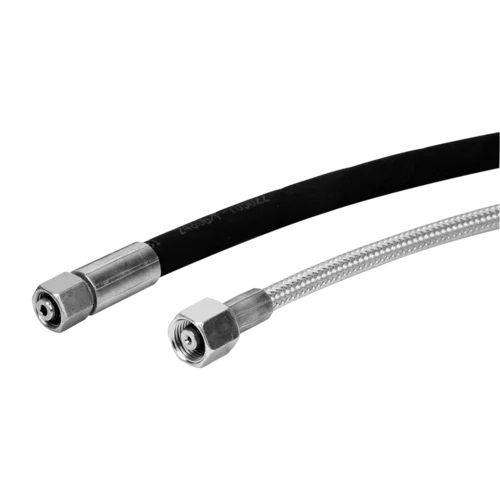

高圧ホース F9.361 series

油圧油圧システム用多層

高圧ホースは、油圧システムにおけるエネルギーおよび信号の伝達に使用されます。特に可動エレメントを接続する際に使用されますが、パワーユニットやクランプ装置など、共通のベース上に固定されていない油圧サブアセンブリの接続にも使用されます。 ホース構造 高圧ホースは、使用圧力と呼び径に応じて、1層または数層のワイヤーまたは織物メッシュまたはスパイラルインレイで構成されています。 1: インナーチューブ 2: インレー 3: カバー 4: ホース壁 5: 絶縁層 ホース接続 両端のホース継手を押すと、高圧ホースの接続準備が整います。 1: ホース 2: ニップル 3: ホルダー 4: ユニオンナット 5: ホース継手 耐用年数/取り付け方法 高温、頻繁な動作サイクル、高いパルス周波数により、使用時間が短くなることがあります。
