- 非同期式エクスターナルローターモーター
- 後方湾曲インペラ
- ターミナルボックス設計、または横方向または軸方向のケーブルアウトレットを選択可能
- コンパクトな省スペース設計
特性

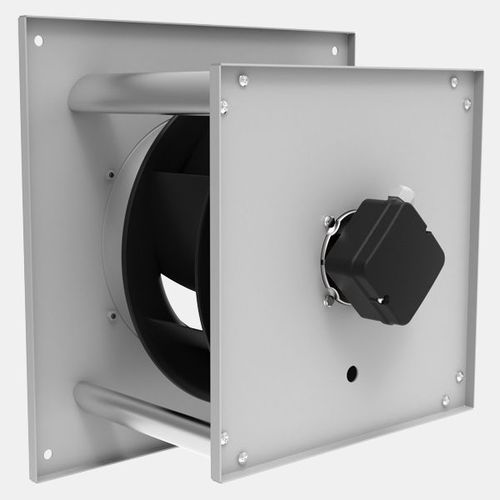

フリーランニングインペラ ; タイプ:DKHR
このファンは主に機器設置用に設計されており、エアコン、衛生機器、クリーンルームのフィルターユニット、HVACシステムなどに好ましく使用されます。スパイラルケーシングを使用しない後方湾曲インペラの開発では、広い特性曲線で効率を最適化し、高い出力密度を実現するとともに、騒音レベルを可能な限り低く抑えることに重点を置きました。ファンは、空気やその他の非攻撃的なガスや蒸気を搬送するために設計されています。駆動モーターには、自社製の非同期式外部ローターモーターが使用されています。モジュール設計(DKHM)に加え、モーター駆動のインペラ(DKHR)も用意されています。
インペラ
8枚の後方湾曲ブレードを持つインペラはアルミニウム板(AIMg3)製で、DIN ISO 21940-11に準拠した品質レベルG 2,5 / G 6,3に従って、インペラハブまたは外部ローターモーターとともに静的および動的にバランスされています。ご希望により、ホイールはプラスチックコーティングされた鋼板から製造することも可能です。インペラの回転方向は、標準では時計回り(吸込側から見て)です。反時計回りの運転は、モーターに過負荷による損傷を与えることになります。従って、始動前に必ず回転方向を確認する必要があります。
電気接続
電気接続は、外部端子箱による保護等級IP44です。
---
