- ダクトサイズ:40×20cm~100×50cm

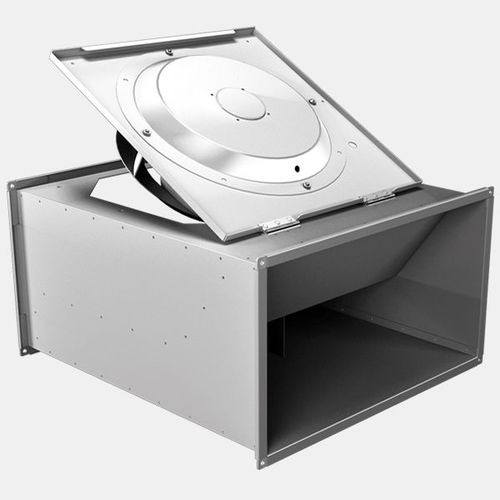

- スイングアウトモーターとインペラーユニット
- 後方に湾曲したインペラー
- 自動変圧器による速度可変
- 極めて低い始動電流
- 防音仕様も可能 (...WS)
ケーシング
ケーシングは亜鉛メッキ鋼板製で、長方形のダクトの形をしており、あらゆる位置のエアダクトに直接取り付けることができます。吸入側と圧力側には標準フランジを装備しています。モーターとインペラのユニットは、掃除のために折りたたむことができます。防音シリーズ(...WS)は、省スペースで吸音性の高いパンチングプレートコーティングを簡潔な箇所に施し、極めて低い騒音値を実現しています。ファンは屋内設置にのみ適しています。
インペラ
後方に湾曲したブレードを持つアルミニウム板インペラ(ALMg3)が使用されています。インペラは外部ローターモーターのローターに直接取り付けられ、DIN ISO 21940-11に準拠した品質レベルG 2,5 / G 6,3に従って、ローターと2段階で動的なバランスを取っています。
電気的接続
駆動モーターには、外付けケーブルが取り付けられています。電気的な接続は、IP44のターミナルボックスを経由して行われ、ルーズな状態で提供されます。
回転方向
回転方向は、吸引側から見て時計回りです。
---
