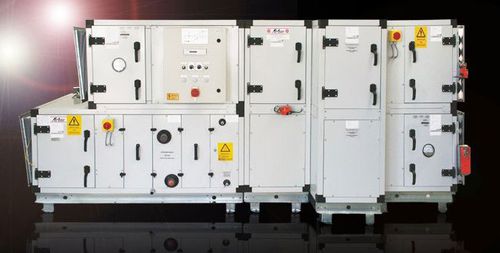

大容量空気用空気処理管理室 Airbox S60

S60は、亜鉛メッキ鋼板製のフレームと、アルミダイキャスト製またはグラスファイバー強化プラスチック製のコーナーコネクターから構成されています。アルミダイキャスト製コーナーコネクターは、クレーンのラグなどを取り付けるためのM20ネジの有無が選択可能です。フレームとアルミダイキャスト製コネクターは、EPDMシールで互いに密閉されています。ケーシングのパネルはダブルスキン構造で、壁厚は60mmです。基本バージョンでは、内側と外側のシートに1.0mm厚の亜鉛メッキ鋼板が使用されています。また、S60のケーシングは、プラスチックコーティング（標準RAL7035）、V2A 1.4301、アルミニウムパネルAlMg3が用意されています。断熱・遮音材として使用されるロックウールは不燃性で、ダブルスキンパネルに一部接着されています。パネルは、外側から中空フレームのプロファイルにネジで固定されます。ケーシング部品間の接続は、内部が滑らかになるように構成されています。S60は、VDI6022の衛生要件に適合しています。 ベースフレーム 13Qまでのユニットには、厚さ3mmの亜鉛メッキ鋼板製の折りたたみ式ベースフレームを取り付けることができます。また、より大きなサイズには、溶接および下地処理されたスチール製ベースフレーム、耐候性に優れた溶接および亜鉛メッキスチール製ベースフレームも用意されています。 パネルの接続 パネルは、外側から接続用プロファイルにネジ止めします。見た目をよくするため、ケーシングの外側にあるネジは隠されています。パネルとプロファイルの間には、シーリングストリップが接着されています。
