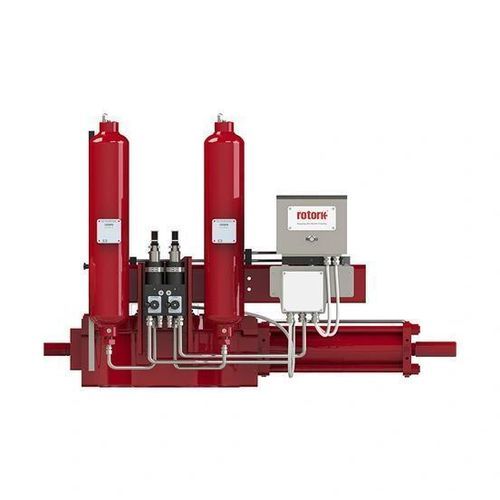

油圧式バルブアクチュエータ GO

手動リニア1/4回転タイプ

製品概要
GO ガスオーバーオイル作動器は、配管ガスを加圧された油圧オイルに変換し、四分の一回転（クォーターターン）およびリニアの作動に対して信頼性の高い油圧駆動を提供します。ガスは油圧シリンダーに入らず、専用タンクでオイルを加圧してスコッチヨーク、ラック＆ピニオン、リニア両作用の作動器を駆動します。

特長

• スコッチヨーク、ラック＆ピニオン、リニア（両作用）をラインアップ
• 高圧制御の幅広い選択肢により精密な制御が可能
• 配管のフルプレッシャーで動作するように設計され、レギュレータの故障点を排除
• モジュラー式の統合マニホールドにより継手を削減し、漏れリスクを低減
• 低圧または高圧の制御ロジックを選択可能
• 多機能マニホールド上のレバー操作式ポペット弁による現地制御
• PEDまたはASME認証のガス/オイルおよび動力ガスタンク
• 両方向の速度制御を標準装備（調整可能な油圧流量バルブ）
• 空気供給喪失時に作動可能な手動ハンドポンプ
• ステンレス製圧力計（psi/bar）によるガス供給圧力測定
• 2つの油圧流量制御弁でストローク時間を調整し、滑らかで精度の高い速度制御を実現
• 保護等級：IP 66M/67M 認証
• PED 2014/68/EU 準拠
• 防爆認証：ATEX/IECEx II 2 G Ex e,d,ia IIB T4 IP65 以上；UL/CSA Class I Division 1 Group C,D NEMA 3 以上；Class II Division 1 Groups E,F,G NEMA 3 以上

用途
現地に高圧の配管ガス源があり、産業、石油・ガス、ユーティリティ分野でバルブやダンパーに対して堅牢で実績のある油圧駆動が必要な設置に適しています。

仕様

• 作動方式：スコッチヨーク、ラック＆ピニオン、リニア両作用
• 油圧動力源：ガスオーバーオイルタンクを介して配管ガスを加圧油に変換
• 制御ロジック：低圧または高圧の選択肢；現地レバー操作式ポペット弁
• 速度制御：調整可能な油圧流量弁；双方向速度制御
• 手動操作：空気供給喪失時用の専用ハンドポンプ
• 計装：ステンレス製圧力計（psi/bar）
• タンク：PEDまたはASME承認のガス/オイルタンクおよび動力ガスタンク
• 筐体・防護等級：IP 66M/67M 認証
• 指令・承認：PED 2014/68/EU；ATEX/IECEx および米加（UL/CSA）規格の分類に準拠
