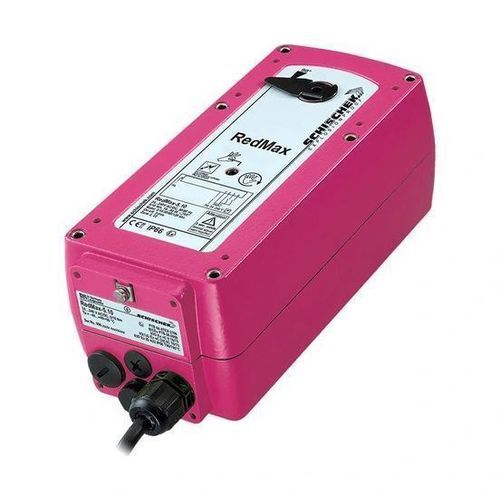

電動バルブアクチュエータ RedMax

1/4回転タイプパートターンATEX ゾーン 2

概要 Schischek RedMax の防爆パートターンアクチュエータは、Zone 2 および Zone 22（ガスおよび粉じん）での使用を想定しています。クォータターンのダンパーやバルブの自動化に適合。筐体素材の選択、オプションのオフショア/マリン塗装、ばね復帰型フェイルセーフオプションを用意。コンパクト設計で現場での簡単な取り付けが可能です。

用途

• エアダンパー
• 防火・排煙ダンパー
• 流量制御
• ボールバルブ
• スロットルバルブおよびその他のクォータターン機器

主な特長

• パートターン出力駆動
• 標準でオン/オフ動作
• 24–240 VAC/VDC ユニバーサル電源
• 標準 ISO フランジ対応
• Zone 2 および Zone 22（ガス／粉じん）に対する国際基準の防爆仕様
• ばね復帰式フェイルセーフオプション
• 保護等級 IP66/67
• アルミニウム筐体（オプションでステンレス筐体）
• UL および CSA 認証バリアントあり
• コンパクトな寸法で施工が容易
• 現場で調整可能な最大5段階の作動時間
• 95° 回転（5° 予荷重）
• 100% 過負荷保護
• 緊急手動操作機能
• 自動セットアップおよび速度選択機能
• 機械式位置表示
• オプションのオフショア/マリン塗装

認証と承認

• Zone 2 および Zone 22 に対する防爆（ガス・粉じん）認証
• RedMax バリアント向けの ATEX、IECEx、INMETRO 認証書あり
• UL および CSA 認証バリアントあり
• EU 適合宣言書あり

技術仕様

• 出力：パートターン
• 動作：標準でオン/オフ
• 電源：24–240 VAC / VDC（ユニバーサル）
• フランジ：標準 ISO フランジ
• 保護等級：IP66/67
• 筐体：アルミニウム（オプションでステンレス）
• 回転角：95°（5° 予荷重）
• 調整可能な作動時間：現場で最大5段階
• 過負荷保護：100%
• フェイルセーフ：ばね復帰オプション
• 手動操作：緊急手動操作を装備
• 環境オプション：オプションのオフショア/マリン塗装
