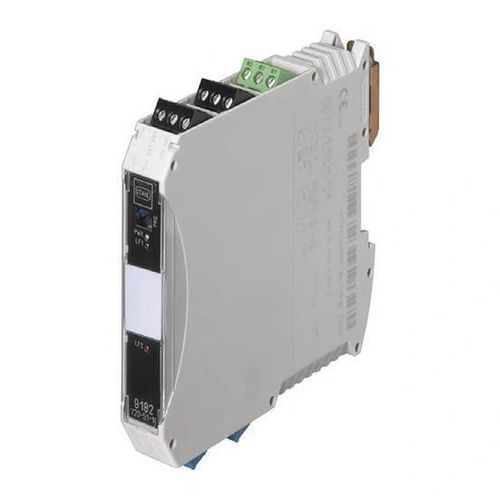

本質安全安全バリア EXL-IM-9182

危険な場所用温度センサー用DINレール用

概要
本質安全（Ex-i）インターフェースモジュール。受動型センサー信号（例：PT100）を能動的な電流/電圧出力に変換し、安全側に設置して使用します。EXL-IM-9182は本質安全の入力回路を備えており、センサーは危険場所、モジュールは安全場所に取り付けます。

特長

• 型式：EXL-IM-9182-10-51-11s C2305 TMU
• 電源：24 V DC
• 逆接続保護
• 受動・無電位アナログセンサー対応（ExSensシリーズ）、2/3/4線式
• ソフトウェアまたはDIPスイッチによる簡易構成
• 入力：PT100、PT500、PT1000、Ni100、Ni500、Ni1000、0…1.000 Ohm
• 出力：4…20 mA（追加プラグで0…10 V対応）
• 動作表示：LED
• 寸法（W × H × D）：17,6 × 99 × 114,5 mm
• DINレール取付；モジュールは安全側に設置
• 納入品：DINレール取付用 Ex-i モジュール 1個
• オプション：アナログセンサー（ExSensタイプ）

技術仕様

• 電源：24 V DC
• 逆接続保護：あり
• 入力タイプ：PT100、PT500、PT1000、Ni100、Ni500、Ni1000、0…1.000 Ohm（受動・無電位アナログセンサー；ExSensシリーズ；2/3/4線）
• 出力：4…20 mA（追加プラグで0…10 V）
• 構成：ソフトウェアまたはDIPスイッチ
• 動作表示：LED
• 寸法（W × H × D）：17,6 × 99 × 114,5 mm
• 取付：DINレール（安全側に設置）
• 納入内容：DINレール取付用 Ex-i モジュール 1個
• オプション：アナログセンサー（ExSensタイプ）
