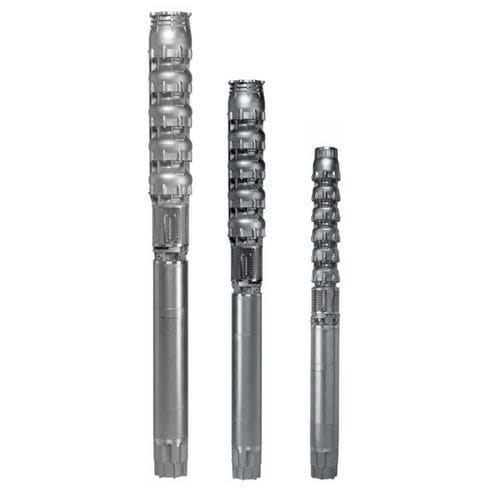

遠心ポンプ EX series

水飲料水海水

概要
径流（ラジアル）および混流（セミアキシャル）ステージを備えた多段式電動深井ポンプ。油圧部品はすべて鋳造AISI 316ステンレスで製造され、吐出側ケーシングに逆止弁を内蔵しています。

適用サイズ
Extremeシリーズ、サイズ 8" ÷ 16"（インチ）。

用途

• 海洋プラットフォーム
• 石油・ガス分野
• 発電所
• 養殖
• 上水道供給
• 水処理
• 海水淡水化・逆浸透システム
• 鉱業

性能表（50Hz）
シリーズ | 種別 | 最大流量 (50Hz) | 最大揚程 (50Hz) | 最大出力 (50Hz)
8ERCX1 | 混流 | 48 m3/h | 605 m | 75 kW
8ERCX2 | 混流 | 60 m3/h | 690 m | 75 kW
8ERCX3 | 混流 | 72 m3/h | 465 m | 75 kW
8EX1 | 混流 | 90 m3/h | 465 m | 75 kW
8EX2 | 混流 | 114 m3/h | 465 m | 92 kW
8EX3 | 混流 | 138 m3/h | 445 m | 110 kW
8EX4 | 混流 | 192 m3/h | 335 m | 110 kW
8EX-60 | 混流 | 90 m3/h | 400 m | 92 kW
8EX-110 | 混流 | 156 m3/h | 375 m | 110 kW
8EX-140 | 混流 | 192 m3/h | 345 m | 110 kW
10EX1 | 混流 | 240 m3/h | 435 m | 185 kW
10EX2 | 混流 | 276 m3/h | 485 m | 185 kW
10EX3 | 混流 | 390 m3/h | 350 m | 185 kW
10EX-240 | 混流 | 336 m3/h | 300 m | 185 kW
10EX-300 | 混流 | 420 m3/h | 255 m | 185 kW
12EX3 | 混流 | 450 m3/h | 320 m | 250 kW
12EX4 | 混流 | 540 m3/h | 260 m | 250 kW
14EX-650 | 混流 | 810 m3/h | 195 m | 300 kW
16EX-1000 | 混流 | 1200 m3/h | 170 m | 400 kW

特性 / 技術仕様

• 構造：径流および混流ステージを組み合わせた多段式深井ポンプ
• 材質：鋳造 AISI 316 ステンレス（油圧部品一式）
• 逆止弁：吐出ケーシングに内蔵
• 使用可能サイズ：8"～16" 直径
• シリーズ：Extreme（8ERCX、8EX、10EX、12EX、14EX、16EX 等）
• 流量範囲（50Hz）：シリーズにより 48 m3/h ～ 1200 m3/h
• 揚程範囲（50Hz）：シリーズにより最大 690 m
• 出力範囲（50Hz）：シリーズにより最大 400 kW
