プラットフォーム巻き上げ巻きおろし装置 RUD TECDOS TM

プラットフォーム付き携帯型回転式

概要

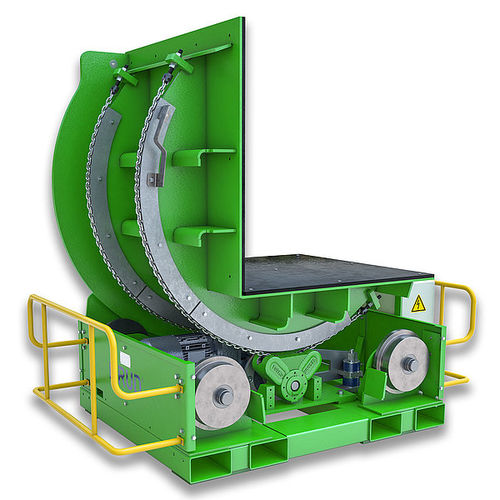

RUD TECDOS TM は、射出成形金型、パンチ金型、成形金型を最大64,000 kg（64 t）まで反転・回転・傾斜させることができる反転装置です。コンパクトで移動可能な設計により床への固定は不要で、フォークリフトでの搬送が可能です。遠隔操作により、製造・保守現場での重工具の迅速かつ安全な取り扱いを実現します。

主要機能と操作
TECDOS TM（ツールターンナー／反転トラバース／反転テーブル）は、反転、回転、傾斜の動作を行います。遠隔操作に対応し、単一オペレータによる人間工学的な取り扱いを想定して設計されています。

構造とコンポーネント / アクセサリ

• 天板：金型形状に合わせた特注天板を受注製作可能。
• 接触防止（オプション）：危険域への立ち入りを防ぐ保護板（黄／黒）を装備可能。
• 保護アーチ（オプション）：前後の距離保護を確保するアーチ型ガード。

主な利点

• 射出成形業界向けに金型を保護する反転装置。
• オペレータと金型の安全性向上。
• 単一オペレータによる人間工学的な金型取扱い。
• 金型やダイの反転にかかる時間とコストの削減。
• 床固定が不要なモバイル設計。
• 堅牢で柔軟性があり保守性に優れる構造。
• 保証延長オプションあり。

サポート / オプション
標準支持、切欠付き支持、PE被覆、T溝プレート、個別穴あけ、コイル／ホースリールホルダー、支持ストリップ、切欠付き天板、センタリング補助具、センタリング付き支持ブラケットなど、各種支持・プレートオプションを用意しています。

技術データ表（抜粋）
型式 | テーブル面寸法（mm） | テーブル高さ（mm） | 耐荷重（kg） | 自重（約 kg）
TM 08/10-5 | 800 x 1000 | 542 | 5 000 | 600
TM 08/13-10 | 800 x 1 300 | 595 | 10 000 | 1 050
TM 13/13-10 | 1 300 x 1 300 | 595 | 10 000 | 1 150
TM 15/18-16 | 1 500 x 1 800 | 885 | 16 000 | 3 700
TM 20/20-20 | 2 000 x 2 000 | 885 | 20 000 | 4 000
TM 20/23-25 | 2 000 x 2 300 | 1 167 | 25 000 | 8 000
TM 25/25-32 | 2 500 x 2 500 | 1 167 | 32 000 | 8 000
TM 25/25-40 | 2 500 x 2 500 | 1 167 | 40 000 | 8 000
TM 25/30-64 | 2 500 x 3 000 | 1 550 | 64 000 | 13 700

特性 / 技術仕様

• シリーズ／型式：RUD TECDOS TM
• 金型・ダイ・成形工具用の遠隔操作による反転・回転・傾斜機能
• モバイル設計：床固定不要、フォークリフトで搬送可能
• 機種により耐荷重は5 000 kg〜64 000 kgまで
• テーブル面寸法や高さは機種により異なる（上表参照）
• オプション：特注天板、接触防止プレート、保護アーチ、各種支持プレート、センタリング補助具
• 単一オペレータによる人間工学的取り扱いを想定した設計
