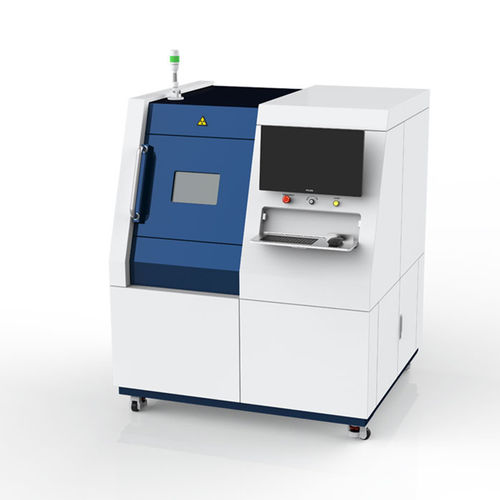

CT検査機器 SE-PDR01

X 線自動高品質

Safeagle SE-PDR01工業用PCB X線検査システムは、自動X線検査としても知られています。 回路基板の隠れた欠陥を見つけるための品質監視方法です。 SE-PDR01工業用PCB X線検査システム製品は、自社開発のカーボンナノチューブX線管と高解像度フラットパネル検出器を採用し、高品質の二次元検出画像を迅速に得ることができます。最適な解像度は2.5μmに達し、様々な対象物のサイズと欠陥検出の要求を容易に満たすことができます。新製品開発、品質サンプリング、故障解析に広く使用されている。 X線技術は、部品の内部および外部構造を迅速かつ非破壊で正確に検査する最適な方法として際立っています。Safeagle CT Solutionsは、3D X線顕微鏡ソリューションを専門としており、産業および学術の両分野の包括的なアプリケーションにサブミクロンレベルの解像度を提供しています。 X線源 - 使用電圧: 90~150 KV - 焦点サイズ: 3~15 μm (オプション) - 使用電流: 10~ 150 μA - ライトパイプタイプクローズドチューブ 一般仕様 - タイプデジタル・フラットパネル - ピクセルサイズ：49.5μm（オプション） - ピクセル数：1300x1152（オプション） - 画像エリア64 x 57 mm（オプション） - グレースケール14/16ビット - システム解像度： 2.5 μm - 標準寸法1454 x 1360 x 1785 mm - 全体重量：1000 kg
