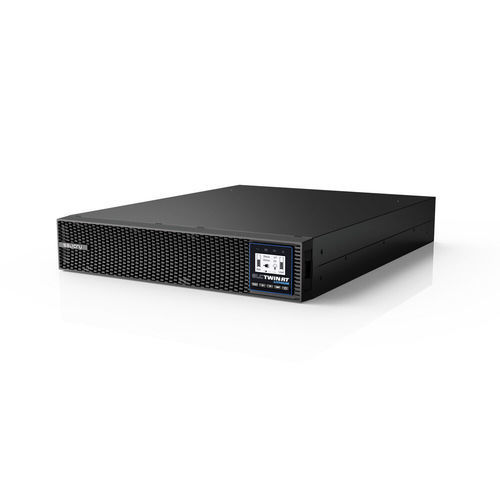

オンライン無停電電源装置 SLC-10000-TWIN RT3

ダブル コンバージョン方式ACLiFePO4

製品概要
LiFePO4バッテリー搭載のオンライン二重変換方式 10000 VA UPS。タワー/ラック変換式の筐体で、産業・IT環境の重要機器とデータを保護するために設計され、力率1、柔軟な監視機能を備えます。

主な特徴

• オンライン二重変換トポロジーによる連続的な電源品質の維持。
• タワー/ラック変換式で設置性を確保。
• 内部LiFePO4バッテリー、外部バッテリーモジュール（EBM）最大8台対応。
• 力率1（定格VAに対しフルkWを供給）。
• 接続：USB-HID、RS-232、SNMP / AS400 / MODBUS用インテリジェントスロット（オプション）；Nimbusクラウド / MQTT対応。
• プログラム可能な出力ソケット（PDU仕様が必要）オプション。
• エコモード、コールドスタート、非常停止（EPO）対応。

入力 / 出力

• 入力定格電圧：230 V；入力電圧範囲：110–276 Vac（110 ÷ 160 Vでは線形に負荷低減）。
• 入力周波数：50/60 Hz；許容範囲 ±5 Hz（50 Hz） / ±6 Hz（60 Hz）。
• 出力：選択可能な定格出力電圧 220 / 230 / 240 V；力率1。
• バッテリーモード時の出力電圧精度：±1%。
• 出力波形歪み（THDv）：<1%（線形負荷） / <5%（非線形負荷）。

性能と過負荷

• 入力総高調波歪み（THDi）：<5%。
• オンライン効率：95%（典型値）；エコモード効率：0.98。
• 許容過負荷（バッテリーモード）：105%–125% 1分；125%–150% 30秒；>150% 500 ms。
• 許容過負荷（バイパスモード）：125%–150% 30秒；>150% 500 ms。
• 許容過負荷（オンライン/インライン）：105%–125% 10分；125%–150% 30秒；>150% 500 ms。

バッテリー & 充電器

• バッテリー種類：LiFePO4。
• 充電方式：I/U（定電流/定電圧）。
• 充電時間：90%まで 4.5 時間。
• 外部バッテリーモジュール（EBM）最大数：8。
• 充電電流：1–12 A（設定可能）；温度補正あり。

通信 & ソフトウェア

• ポート：USB-HID、RS-232。
• SNMP / AS400 / MODBUS用インテリジェントスロット（オプション）；NimbusクラウドIoT / MQTT対応。
• 監視ソフト：Winpower（Windows / Mac / Linux）。

その他の機能 & 動作モード

• コールドスタート対応。
• 非常停止（EPO）対応。
• エコモード搭載。
• 周波数変換（CVCF）機能あり（作動時は定格電力を40%低減）。

環境 & 共通仕様

• 動作温度：0–50 °C（デレーティングあり；40 °Cから50 °Cで出力が50%低下）。
• 相対湿度：0–95%（結露なきこと）。
• 最大使用高度：3000 m（1000 m超過ごとに追加100 mにつき出力1%低下）。
• 1 mでの騒音：<50 dB。

規格 & 認証

• 安全：EN IEC 62040-1。
• EMC：EN 62040-2 (C3)。
• 動作規格：VFI-SS-11 (EN 62040-3)。
• 企業認証：ISO 9001、ISO 14001、ISO 45001。

注意 / 脚注
1) 110 ÷ 160 Vでは線形に負荷低減し最大50%まで低下します。
2) 周波数変換（CVCF）作動時は定格電力が40%低下します。
3) 40 °Cから50 °Cの間で出力が50%低下します。
4) 1000 mを超えるごとに追加100 mあたり出力が1%低下します。

技術仕様

• モデル/シリーズ：SLC TWIN RT3 LION。
• 出力容量：10000 VA。
• 技術：オンライン二重変換。
• フォーマット：タワー/ラック変換式。
• 入力：230 V；範囲 110–276 Vac。
• 周波数：50/60 Hz。
• THDi <5%；THDv <1%（線形） / <5%（非線形）。
• 出力力率：1；出力電圧：220/230/240 V；精度 ±1%（バッテリー時）。
• バッテリー：LiFePO4；充電 4.5 h で90%；最大8 EBM。
• 充電電流：1–12 A；温度補正：あり。
• ポート：USB-HID / RS-232；インテリジェントスロット：SNMP/AS400/MODBUS；監視：Winpower。
• コールドスタート：あり；EPO：あり；エコモード：あり；CVCF：あり。
• 動作温度：0–50 °C；湿度：0–95%；最大高度：3000 m；騒音 <50 dB。
• 規格：EN IEC 62040-1、EN 62040-2 (C3)、VFI-SS-11 (EN 62040-3)。
