RFコネクター 100-CM無線周波数同軸メス
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- RF, 無線周波数
- サイズ
- 同軸
- 接続タイプ
- メス, コンセント
- 電気的特性
- 高周波
- 分野
- 電子機器用
- インピーダンス
50 Ohm
詳細
概要
特徴
追加特性
ドキュメント & リソース
製品仕様（技術仕様）

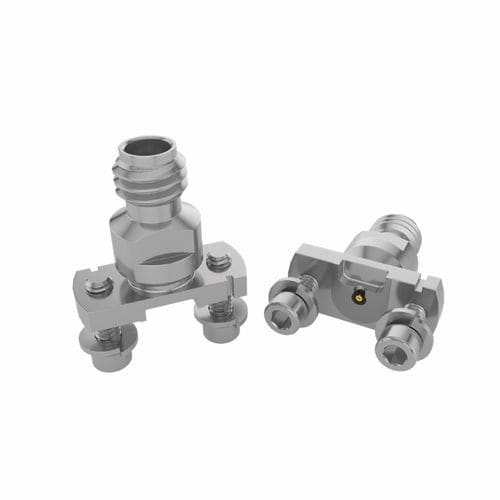

- 50Ω、1.00 mm 精密ジャック。垂直の無はんだコンプレッション実装向けに設計され、高周波の試験・計測用途に適します。
- RF治具や基板上でのコネクタ密度を高めるコンパクトなフォームファクタ。
- フィールド交換可能でコスト効果の高いアッセンブリ。ネジ式カップリングにより機械的安定性を向上可能。
特徴
- 最大120 GHz までの性能（設計バリアントにより D バンド方向への拡張が可能）。
- ボードや治具への取り付けに適した垂直無はんだコンプレッション実装。
- 基板厚（垂直）：.016"～.125"（標準）または .069"～.178"（ネジ付き）。
- マイクロストリップおよび CPW の伝送線路に対応。
- PCB 上のフィデューシャルなどのアライメント機能により視覚的なミスアライメントを排除し、最適な RF 性能を確保。
追加特性
- 空気誘電体設計により低い VSWR と低挿入損失を実現。
- ネジ式カップリングにより試験環境での機械的安定性と再現性を確保。
- 基板取付推奨トルク：0.5 ～ 0.8 in-lbs。
- 新興の D バンド用途に向けた帯域幅拡張の機会をサポート。
ドキュメント & リソース
- 製品仕様、カタログページ、図面、RF 試験レポートは、製品ページの技術ドキュメントリソースで提供されています。
製品仕様（技術仕様）
- シリーズ：100-CM
- 商用名称：50Ω 1.00 mm ジャック、垂直無はんだコンプレッション実装
- 構成パーツ例：100-J-P-VP-ST-CMM-1
- インピーダンス：50 Ω
- 周波数性能：最大 120 GHz
- 取り付け方式：垂直無はんだコンプレッション実装
- 基板厚（垂直）：.016"～.125"（標準）、.069"～.178"（ネジ付き）
- カップリング：ネジ式カップリング
- 設計：空気誘電体設計（低 VSWR、低挿入損失）
- 推奨トルク（基板取付）：0.5 - 0.8 in-lbs
- 用途：高性能 RF 試験、マイクロ波／ミリ波の測定、マイクロストリップ/CPW 伝送
