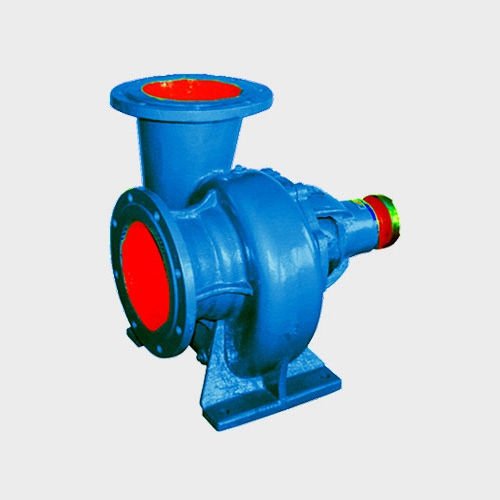

ウォ－タ－ポンプ HW

オイル潤滑油用空気式

HWシリーズポンプは横型、単段、単吸込、ターボシェル混合流ポンプです。水または澄んだ水に似た物理的および化学的性質の輸送に適しています。液体の輸送のために使用される50℃より高くない。 適用範囲 農地灌漑、都市給排水、工業給水、水処理などに広く使用されている。 構造の特徴 1、HWポンプは主にポンプカバー、インペラ、ポンプ本体、ポンプ軸、アクスルスリーブ、ベアリング本体で構成されています。 2、ポンプカバーはポンプ本体とインレットパイプで接続されている。カバー平面とインペラ平面の間に適切な隙間がある。隙間が小さいと摩擦が発生しやすく、隙間が大きいとポンプ内の圧力水が大量に逆流し、ポンプの効率を低下させる。平面シールの問題は、紙マットで調整することができます。 3、シャフトシール装置は、スタッフィングボックス、パッキングリング、パッキンググランドとオイル漬けアスベストスパッキンで構成されています。その機能は、空気吸入ポンプを防止し、ポンプから水が流出しすぎるのを防ぐことです。 4、シャフトスリーブは、メインシャフトを保護するために、摩耗し、時間内に交換する必要があります。 5、ポンプシャフトは、単列ラジアルころ軸受でサポートされています。ベアリングの潤滑油量は、オイルベンチマークの標準ラインの間で制御することができます;グリース潤滑はまた、水ポンプを組み立てるときに使用することができます。使用中、フロントカバーとバックカバーが追加されます。 6、ポンプの上端にはネジ穴があり、呼び水や真空ポンプの接続に使用できる。
