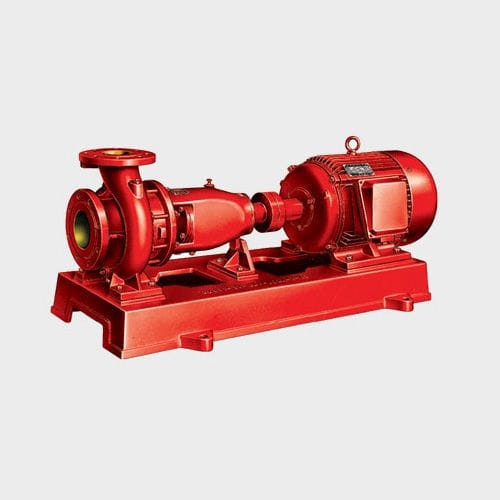

XBD-Iシリーズ横型単段消防ポンプは、市場のニーズに応じて新たに開発され、その性能、技術的条件は、国際規格ISO2858と国家標準GB6245-2006《消防ポンプの性能要件と試験方法》の要件に適合しています。
用途
消防、工業、住宅などの生活用水として広く使用されています。
構造特性
XBD-I シリーズ横の単一段階の火ポンプ セットは 1.pump カバー 2.impeller 3.shaft 4.seal リング 5.packing リング 10.Suspension 軸受け部品 12 .etc から主に成っています。
XBD-I シリーズ横の単段ポンプのポンプ包装そしてポンプ カバーはインペラーの背部、即ち、背部開いた structure.It から分かれています維持することは便利です維持するとき、ポンプ包装、吸引の管、排出の管は分解されません従って回転子の部品は維持のために容易に取り出すことができます。
ポンプケーシング(即ち、ポンプボディおよびポンプカバー)はポンプ働くroom.Impeller、シャフトおよび圧延軸受けを構成するポンプの回転子である。 懸濁液軸受け部品は回転子の部品を支え、圧延軸受けはポンプの放射状の力そして残りの軸力に耐える。
ポンプの軸力を均衡させるために、インペラーの前部シュラウドおよび背部シュラウドにシール リングがあり、インペラーの背部 shroud.Some のポンプに余りに多くの軸力がありません、従ってインペラーの背部シュラウドにシール リングか均衡の穴がありません。
ポンプシールはパッキン押さえ9、シャフトスリーブ8、パッキン11で構成されています。
---
