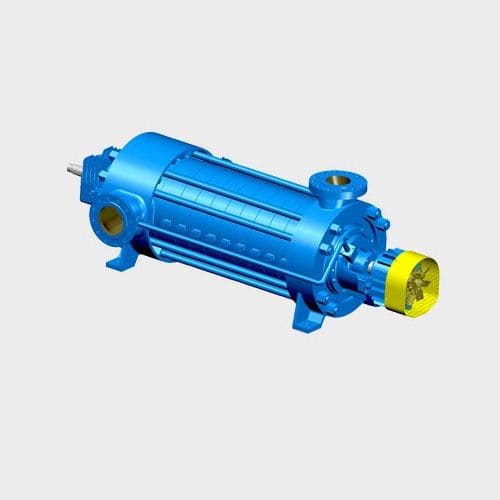

ウォ－タ－ポンプ MD(S)

電動遠心据え置き型

MD(S)型ポンプはD型ポンプをベースに改良、設計された一種の鉱物耐摩耗性多段遠心ポンプであり、耐摩耗性、長寿命を特徴としており、固体粒子含有量が1.5%以下(粒子径が0.5mm以下)の鉱山水及びその他の類似液体を移送するのに使用される。 適用範囲 鉱物の排水のために特に適用される。 構造特性 ポンプはフレキシブルカップリングとモーターの接続によって駆動されます。ポンプは駆動端の方向から時計回りに回転します（D580-70（1）、MD580-70（1））。ポンプは駆動端から見て反時計方向に回転します。） ステータ部 主に吸込部、中間部、吐出部のスタッフィングボックスをテンションボルトとボルトで連結し、吐出部は垂直上向き、吸込部は水平になるように全体が構成されています。 ローター部 主にシャフト、インペラ、バランスプレート、シャフトスリーブなどで構成されています。 ポンプのシール 吸込部、中間部、吐出部の固定継手面はガスケットでシールされています。 チョークフローシールは、ポンプの異なるステージの間に採用されています。 パッキンシールは、ポンプの両側のシャフトシールに使用されます。 ベアリングへの水の浸入を防ぐため、ウォーターデフレクタを採用しています。 軸受部 ローター全体はベアリングの両側でローラーベアリングによって支えられています。
