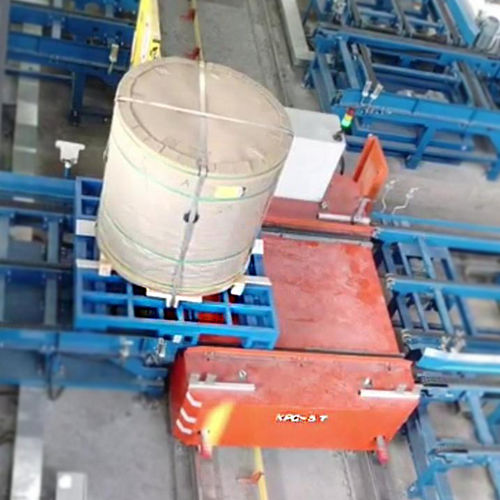

移動用AGV BWP series

コイルペーパーロール用パレット用

カスタムAGVシステムは、自動車、倉庫、製紙、立体倉庫などの業界向けに、特定の運用・物流要件に対応する自動誘導車（AGV）ソリューションを提供します。本システムは、カスタム構成、先進的なナビゲーション、安全対策、スケーラビリティに重点を置き、搬送効率を最適化して人件費を低減します。

製品概要

• カスタムAGVは、個別のワークフローや施設レイアウトに合わせて設計され、既存設備、コンベヤ、管理システムとの適合・統合を可能にします。

利点

• 効率向上：既存プロセスに合わせて制御し、ダウンタイムを低減し物の流れを改善します。
• カスタム統合：既存設備や倉庫/工場管理システムとスムーズに連携し、段階的に自動化を導入できます。
• 安全性と精度：レーザー、ビジョン、磁気ガイダンスなどの高精度ナビゲーションや安全機能の選択が可能です。
• スケーラビリティ：容量増強や運用変化に対応できる構成が可能です。
• コスト効率：初期投資は高くなる可能性があっても、運用全体でのコスト削減とエラー低減が期待できます。

搬送台車の主な機能（抜粋）

• テーブル寸法は要件に応じてカスタム可能、追加機能は要望に応じて対応します。
• スリップ防止の駆動モジュール設計により、軽快な走行と良好な旋回性能を確保します。
• 現地回転（インシチュ回転）技術により、狭い通路での旋回が可能です。
• 簡単操作の車載操作キーにより、専門的な訓練なしで押すだけで運用でき、ステーションで自動停止します。
• 走行速度は最大1 m/sまで調整可能（構成による）、ほとんどの工場・倉庫の物流要件に対応します。

運用および安全に関する注意

• 過負荷弁設計と内部油圧速度ヒューズにより、不適切な使用から保護し保守費用を低減します。
• 高荷重対応の鋼製構造と車輪配置（前方2固定キャスター、後方2旋回キャスター＋ブレーキ）で積載時の安定性と操作性を確保します。
• 保守時のデッキの不意の下降リスクを低減する安全停止機構とインターロックを備え、作業者の負担を軽減します。
• 注意：荷重状態での移動禁止。人の持ち上げに使用しないこと。無許可の保守・操作は禁止。

カスタムAGV導入の主な検討事項

• ワークフロー分析：運用プロセスの詳細な分析を行い、最適なAGV構成とルーティングを決定します。
• 荷姿：パレット、ラック、トート、コイル等の特定荷姿に合わせて設計します。
• ナビゲーション方式：施設レイアウトに適したナビゲーション方式を選定（レーザー、ビジョン、磁気ガイドなど）。
• 安全機能：衝突回避、非常停止、障害物検知を適用基準に合わせてカスタマイズします。
• ソフト統合：AGV制御ソフトが倉庫/工場管理システムやフリート管理と連携することを確認します。

製品パラメータ（モデル別）

• Model BWP-2T: Table Size 2.0*1.5*0.45 m; Power: Maintenance Free Battery; Wheel Base 1080 mm; Wheel Dia. 250 mm; Running Speed 0-20 m/min; Motor Power 2*1.2 kW; Battery Capacity 250 Ah; Battery Voltage 24 V; Max Wheel Load 14.4 kN; Reference weight 2.3 t.
• Model BWP-10T: Table Size 2.3*2.0*0.55 m; Power: Maintenance Free Battery; Wheel Base 1650 mm; Wheel Dia. 350 mm; Running Speed 0-20 m/min; Motor Power 2*2.2 kW; Battery Capacity 250 Ah; Battery Voltage 48 V; Max Wheel Load 42.6 kN; Reference weight 4.2 t.
• Model BWP-30T: Table Size 3.5*2.2*0.7 m; Power: Maintenance Free Battery; Wheel Base 1650 mm; Wheel Dia. 450 mm; Running Speed 0-20 m/min; Motor Power 2*5.5 kW; Battery Capacity 450 Ah; Battery Voltage 48 V; Max Wheel Load 110.4 kN; Reference weight 6.8 t.
• Model BWP-50T: Table Size 5.5*2.6*0.8 m; Power: Maintenance Free Battery; Wheel Base 2000 mm; Wheel Dia. 600 mm; Running Speed 0-20 m/min; Motor Power 2*7.5 kW; Battery Capacity 500 Ah; Battery Voltage 48 V; Max Wheel Load 174 kN; Reference weight 8 t.
• Model BWP-80T: Table Size 6.5*2.8*0.95 m; Power: Maintenance Free Battery; Wheel Base 1950 mm; Wheel Dia. 600 mm; Running Speed 0-20 m/min; Motor Power 30 kW; Battery Capacity 800 Ah; Battery Voltage 72 V; Max Wheel Load 185 kN; Reference weight 14.6 t.
• Model BWP-100T: Table Size 6.6*3.0*1.2 m; Power: Maintenance Free Battery; Wheel Base 2000 mm; Wheel Dia. 600 mm; Running Speed 0-20 m/min; Motor Power 40 kW; Battery Capacity 1000 Ah; Battery Voltage 72 V; Max Wheel Load 190 kN; Reference weight 26.8 t.

技術仕様 / スペック

• Series: BWP (models: BWP-2T, BWP-10T, BWP-30T, BWP-50T, BWP-80T, BWP-100T).
• Power source: Maintenance-free battery solutions (250–1000 Ah; 24 V, 48 V or 72 V depending on model).
• Running speed: 0–20 m/min (adjustable; some transfer carts configurable up to 1 m/s).
• Motor power range: from 2*1.2 kW up to 40 kW depending on model.
• Wheel diameters: 250 mm, 350 mm, 450 mm or 600 mm depending on model.
• Max wheel load: 14.4 kN to 190 kN depending on model.
• Reference weight: 2.3 t to 26.8 t depending on model.
• Applicable industries: automotive, warehousing/logistics, papermaking, stereoscopic warehouses and general automated logistics transport.
