会社紹介:
AEHグループは、検出と測定のための完全なソリューションを提供します。高精度の組み合わせ測定製品は、異なる地域と需要を持つドメティックとグローバルなユーザー測定を満たします。そうでなければ、完全な知的財産権を持ち、製品は権限を持っています 認定を受けています。当社は、高度な測定技術を使用し、市場での地位と製品の品質を向上させるために、独立した特定のソリューションを開発しています。
構造と構図

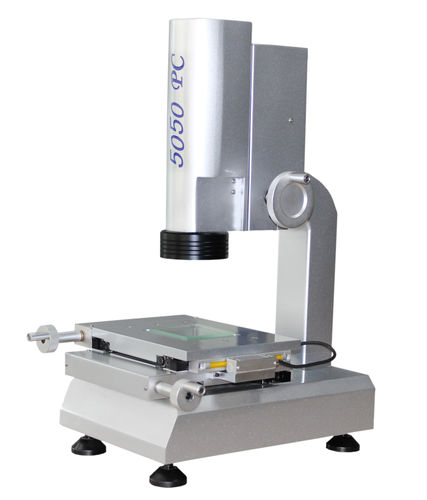

画像測定器は、高解像度 CCDカラーカメラ、連続ズームレンズ、カラーディスプレイ、ビデオクロスラインジェネレータ、精密光学定規、多機能データプロセッサ、2Dデータ測定ソフトウェアと高精度テーブル構造精度の一種です 光学式画像測定器。
仕様
モデルPMI 50PMI 100
測定範囲(ミリメートル)50 × 50 × 100100 × 100
外形寸法(ミリメートル)350 × 450 × 650400 × 500 × 650
重量
(キログラム)5060 測定精度 2.5 + L/2003 .0 +
最大荷重(kg)10
大理石ベース + コラムアルミ
ワークベンチガラス ≤ 3C
ワークベンチアルミニウム
解像度ガラススケール:1um
制御システム統合された制御システム(カウント、光源、モーション)
操作モードXYZ 手動操作
ライトソースLEDリングライト、輪郭底光
対物レンズ(X)0.7X-4.5X 手動乗算器レンズ、画像倍率 28X-170X
産業用カメラ 高精細カラーCCD(SONYチップ)
周囲環境
20 ℃ ± 2 ℃、< 2 ℃ / 時間、30 〜 80 % 温度
20 ℃ ± 2 ℃、温度変化 < 2 ℃ / 時間、湿度 30 〜 80 %
振動 < 0.002g、振動 < 15Hzの
受け入れ法ガラス定規による受け入れ / 有効旅行内の任意の位置
---
