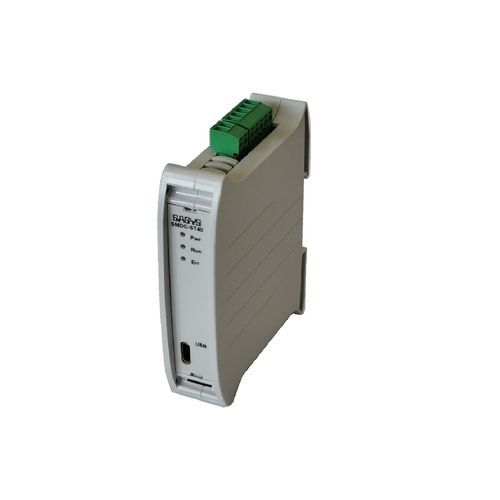

マイクロパスモータ制御装置 SMDC-ST40

ステッピング産業用アナログ入力

説明
ステッピングモータコントローラ SMDC-ST40 は、位相電流 300 mA ～ 4.0 A のハイブリッド/バイポーラステッピングモータの駆動用に設計されています。位相電流はモータ仕様に応じて mA 単位で精密に設定可能です。すべてのパラメータおよび動作モードは USB インターフェースで設定でき、ファームウェアのアップデートにも対応しています。NEMA 6、8、11、14、17、23、24 サイズの産業用途に適しています。

動作モード

• PULSE モード - パルス/方向
• JOG モード - 固定値またはアナログ/PWM 入力による速度制御
• slow JOG モード - 秒/回転 による速度制御
• LOOP モード - 2 つのリミットスイッチ間の位置移動（設定速度、加速ランプ、待機時間）

技術データ
製品群: モーションコントロール
製品タイプ: スマートステッパードライバ
電源電圧: 20-48 Vdc
モータ種類: ステッピングモータ
位相電流: 0.3 - 4.0 A
マイクロステップ: 1/1 - 1/256
マイクロステップ / 回転: 200 - 51,200
デジタル入力（ガルバニック絶縁）: 5-24 Vdc / 12 mA
入力周波数最大: 1 MHz
ステップ周波数最大: 250 kHz
アナログ入力: 0 - (5)10 V
PWM 入力: 0.3 - 25 kHz
デジタル出力（ガルバニック絶縁）：最大 30 V / 150 mA
動作モード: PULSE, JOG, slow JOG, LOOP
JOG/LOOP モード速度範囲: 1 - 6000 rpm
slow JOG モード速度範囲: 1 - 6000 s/rev
加速 / RAMP: 0 - 10000 (rpm)/s
Loop モード遅延: 0 - 60000 s
取付方式: EN60715 準拠 TH35 DIN レール取付
寸法: 106 x 80 x 23 mm
インターフェース（設定/ファーム更新）: USB

識別
品番: 401320.00
名称: SMDC-ST40
製品群: モーションコントロール
EAN:
ZTN: 85176200
原産国: DE

特性 / 仕様

• 対応モータサイズ: NEMA 6, 8, 11, 14, 17, 23, 24
• 調整可能な位相電流: 300 mA – 4.0 A
• マイクロステップ分解能: 1/1 ～ 1/256 (200 ～ 51,200 ステップ/回転)
• 入力: ガルバニック絶縁デジタル入力 5–24 Vdc、アナログ 0–(5)10 V、PWM 0.3–25 kHz
• 出力: ガルバニック絶縁デジタル出力 最大 30 V / 150 mA
• 最大ステップ周波数: 250 kHz
• 電源電圧: 20–48 Vdc
• 動作モード: PULSE, JOG, slow JOG, LOOP
• 取付: TH35 DIN レール (EN60715)
• 寸法: 106 x 80 x 23 mm
• 設定/ファームウェア用インターフェース: USB
