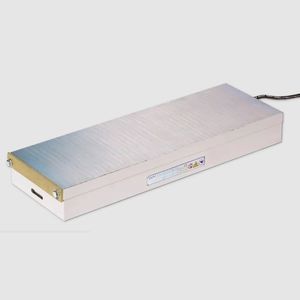

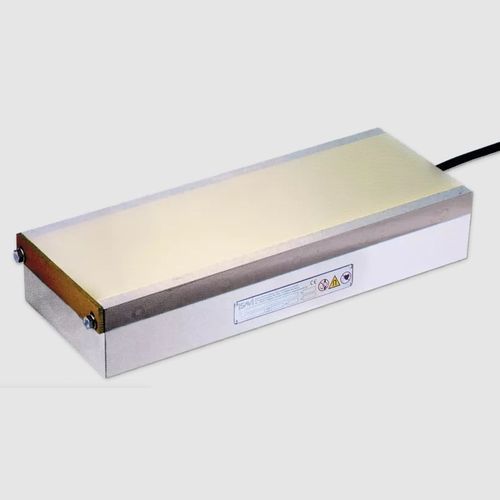

電永磁気チャック 243.71

長方形研削用

微細な縦磁極ピッチP=4mmが連続する永久磁石チャック 薄くて平らなワークを高精度にチャックするために。 主ワーク軸用 ポールピッチと直交する方向 までの薄物ワーク用： 最小厚み = 2 mm 平らなワークピース用： 最小幅 = 40 mm 極狭のポールピッチを持つ永久磁石方式。磁力は永久磁石によって発生し、短い電流パルスで磁化・消磁されます。特に薄物部品に適しています。主なワークの軸は磁石の長さに対して直角になる。 特に狭く、長手方向に連続したポールピッチを持つポールプレート、3mm鋼と1mm真鍮。 ポール分割を接着し、さらにタイロッドで強固にボルトで固定する 狭いグリッドにボルトで固定されたポールプレートによる高い精度 消磁サイクルによるスイッチオフ 極板の8mm摩耗層 低磁場高さ4mm 停電時の絶対的な安全性を確保する永久磁石方式を採用 両面にチャッキングスロット ご要望に応じて、高摩耗用の強化システムも可能です。 1000mmを超える長さには、合意により固定用の貫通穴があります。 堅牢で水密性が高い 保護等級 IP 65
