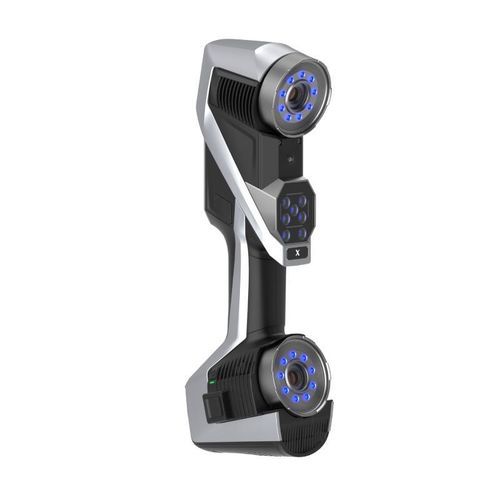

3Dスキャナ KSCAN-X

測定用検査用レーザー

概要
SCANOLOGYの高度なワイヤレス技術と適応型フォトグラメトリにより、KSCAN-Xは超大型・大型・中型部品向けに設計されたインテリジェントな大面積3Dスキャナーです。超広範囲の走査エリア、拡張された被写界深度、高いスループットを組み合わせ、航空宇宙、重工業、鉄道、先進製造における効率的な品質管理と寸法検査を支援します。

ハイライト

• インテリジェントでワイヤレスな大面積3Dスキャン
• 高速クアッドクロス青色レーザー走査
• 超大面積の走査エリアと拡張被写界深度
• 深穴測定に対応した専用機能
• オンボード処理とデュアルバッテリーによる連続運用
• 累積誤差を排除する適応型フォトグラメトリで一貫した体積精度を実現

主な機能

• 走査エリア最大2600 mm × 1800 mm（超大型部品対応）
• 作業距離：0.30〜2.50 m（拡張被写界深度）
• 複数の走査モード：Large-FOV（84本の青色レーザーライン）、中距離（モードにより54 / 27の青色レーザークロス）、深穴走査（追加の青色レーザーライン）
• 高精度：中距離走査で最大0.030 mm、Large-FOVで最大0.075 mm
• 体積精度：0.075 mm + 0.010 mm/m（800 mm高精度スケールバー併用時）
• スループット最大6,450,000測定点/秒、フレームレート最大180 FPS
• 推奨対象物サイズ範囲：0.5 m〜15 m
• 目に安全なレーザー：クラスII
• 解像度最大0.1 mm

真のワイヤレス設計とオンボード処理

• 大容量データ処理を可能にする堅牢なオンボード処理モジュール
• ケーブル不要の連続運用を実現するデュアルバッテリーシステム
• 安定かつ高速な無線転送を保証するDual-WNIC設計（Wi‑Fi 6）
• インテリジェントワイヤレスモードおよび無停電電源をサポート

より速く、より滑らかなスキャン

• クアッドクロス青色レーザーライン（Large-FOVモードで4×21ライン）により広範囲を効率的に取得
• 高い走査速度とフレームレートにより、マーカー数を減らして取得時間を短縮

携帯性と使いやすさ

• 保護用の携帯ケースおよびアクセサリ用オプションケースを備えたコンパクトで軽量な設計
• ケーブル不要のワイヤレス接続により現場や工場でのセットアップが容易
• 高速キャリブレーション：現場で約20秒のクイックキャリブレーション
• ワンタッチのスマート操作でPCなしで主要機能を実行

直感的かつ適応的

• 内蔵タッチスクリーンとスマートガイダンスで操作が簡単
• 携帯ホルダーおよび設定可能なC1ボタンで柔軟な操作が可能

ソフトウェア
オールインワンの計測プラットフォームと互換性があり、高度な3Dスキャン／検査ワークフローと効率的なデータ処理を実現します。

仕様（Technical specifications）

• 型式：KSCAN-X
• 走査モード：Large-FOV（84本の青色レーザーライン）；中距離（54 / 27の青色レーザークロス）；深穴（追加の青色レーザーライン）；適応型フォトグラメトリ
• 精度：中距離走査 0.030 mm；Large-FOV 0.075 mm
• 体積精度：0.075 mm + 0.010 mm/m（800 mm高精度スケールバー併用）
• 走査レート：最大6,450,000測定点/秒
• 走査エリア：最大2600 mm × 1800 mm
• 作業距離：0.30 – 2.50 m
• 対象物サイズ：0.5 m – 15 m
• レーザークラス：Class II（目に安全）
• 解像度：最大0.1 mm
• 寸法：344 mm × 124 mm × 99 mm
• カメラ間距離：235 mm
• 接続 / インターフェース：USB 3.0 Type-B
• 無線規格：Wi‑Fi 6 (802.11a/b/g/n/ac)、Dual WNIC対応
• インテリジェント／ワイヤレスモード：対応
• 無停電電源：対応
• 環境適応性：ファンレス、作業場環境に適合
• 動作温度：-10 ~ 40 ℃
• 動作湿度：10–90% RH
• 保護等級：IP50
• 特許：複数のCN/US/KR出願登録（メーカー記載）
• 備考：性能はISO / JJ F / VDI/VDE基準に基づき評価；体積精度は800 mm高精度スケールバー併用で測定
