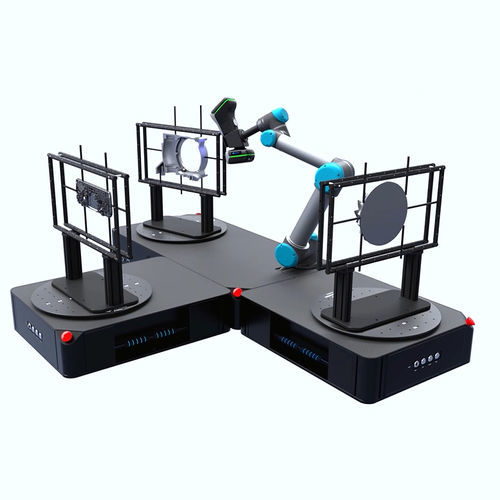

コンピュータ制御座標測定機 AM-DESK series

手動制御手なし大型部品用

概要
AM-DESKは協働ロボットとSCANOLOGYの3Dスキャナーと組み合わせて、工場、試験室、現場で部品の自動継続3D計測を実行します。ステーションは無人の検査シーケンスを実行し、測定した3D座標をCADデータと比較して検査レポートを生成します。

ソフトウェア
DefinSight-Automationを搭載し、直感的なユーザーインターフェースで人と機械の操作を支援します。複数の通信プロトコルに対応し、コボットや多軸ポジショナ、周辺機器を統合して自動化された測定ワークフローと遠隔運用を可能にします。

主な特長

• 迅速な導入：プラグアンドプレイで短時間で設置可能。
• モジュール式拡張：3Dスキャナー、コボット、ポジショナ、トレイ等のアクセサリ対応。
• 作業者保護のためのガードとCE適合。
• PLCおよびサーボ制御によるプログラミング対応；自動校正ルーチンに対応。
• ワンボタン起動と手動操作モードを搭載し柔軟に運用可能。
• マルチポジショナと協働ロボットによる自動測定シーケンスに対応。

性能と適用例
鋳造部品、樹脂部品、板金部品など最大100 kgの部品の自動検査向けに設計されています。代表的な用途：品質管理、欠陥検出、リバースエンジニアリング用データ取得、迅速な試作、および自動レポート作成（生産ラインや試験室での使用）。

付属品と展開
ステーション重量は約75 kg、設置面積は約1 m²。通常のセットアップ時間は約5分（110–220 V電源使用）で、移動台車への搭載により迅速に移設可能です。プラグアンドプレイのポジショナと連携して作業領域を拡張し、測定経路を瞬時に変更できます。注意：AM-DESK Liteは複数ポジショナ接続や完全自動校正をサポートしません。

安全性
CEマーク取得；直列非常停止、音声・視覚による危険表示、サーボ機構での力/距離制御により安全な運用を実現。コボットと組み合わせた場合は、多段階の衝突検知やセンサーによる安全検知に対応し、異常時に運転を停止します。

同梱/対応システム

• ステーションバリエーション：AM-DESK（標準）、AM-DESK Lite
• 互換モジュール：3Dスキャナー、コボット、ポジショナ、トレイ
• 代表的な対応コボット/ロボット：技術仕様欄を参照

仕様/技術仕様

• 型式：AM-DESK 60120；AM-DESK Lite
• 寸法：1200 x 600 x 177 mm（47.2 × 23.6 × 7.0 in）；AM-DESK Lite：1200 x 600 x 180 mm（47.2 × 23.6 × 7.1 in）
• 重量：75 KG（165.3 lb）；AM-DESK Lite：70 KG（154.3 lb）
• ターンテーブル許容荷重：≤125 KG（275.6 lb）；AM-DESK Lite：≤75 KG（165.3 lb）
• ターンテーブル最大回転速度：50°/S；AM-DESK Lite：40°/S
• 通信インターフェース：TCP/IP
• 対応ロボット：
  • UR5
  • AUBO i5
  • JAKA ZU5
  • Han's E05-L
  • ELITE CS66 / EC66 / EA66
  • EFORT ECR5
  • FAIR FR5
• 電源：110 V–220 V / 50–60 Hz；AM-DESK Lite：220 VAC / 50–60 Hz
• ピーク電力：900 W；AM-DESK Lite：700 W
