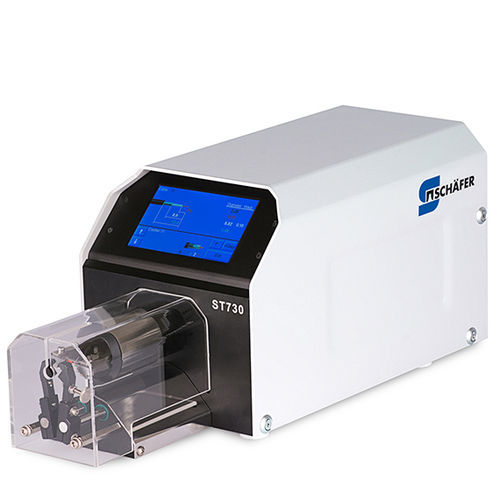

同軸ケーブル用剥離仕様機 ST730

ワイヤーベンチトップ手動式

概要
ST730は、細断面の単線および同軸ケーブルの精密な剥離と撚り加工に対応する柔軟なワイヤ処理機です。コアクシャルやトリアクシャルケーブル、多芯ケーブル、KaptonやTeflonなどの特殊被覆を持つ単線といった困難な剥離作業にも対応します。

精密な剥離
ST730は、精密な剥離、長寿命、継続的な生産性を求める産業用途の要件を満たします。同軸・トリアクシャルケーブルや特殊被覆線を安定して繰り返し処理できます。

定義済みパラメータ
設定時間を大幅に短縮：保存済みケーブルパラメータを選択すると自動的に機械が設定されます。本機は内蔵カウンタとシーケンス設定機能を備え、生産作業を簡素化します。

直感的な操作
カラータッチスクリーンによる安全で効率的な操作により、ケーブル種変更時の迅速で再現性のある設定が可能です。剥離パラメータはパスワードで保護し、許可された担当者のみに制限できます。

適合性
ST730は、機械的および電気的安全性ならびに電磁的適合性に関する欧州指令に準拠しています。

オプション拡張

• データバックアップ用 WinCoax PC ソフトウェア
• 接続ケーブル付きフットペダル

注意
製品図は例示であり、オプションや特別装備を含む場合があります。

技術データ / 仕様

• 加工可能材料：単線、被覆ケーブル、同軸など
• ケーブル外径：最大 7 mm
• 被覆材：Teflon、PVC、Kynar、Kapton
• シールド：銅、ステンレス
• 剥離長さ：最大 30 mm
• 外被剥離長さ：材料および線種により異なる
• 剥離オプション：完全、部分、インクリメンタル
• 剥離レベル：9
• 回転/切断時間：4 s（3ステップ）
• 回転/撚り方向：左または右
• 切断ヘッド：回転ヘッド
• 剥離刃数：2
• 分解能（直径）：0.01 mm
• 分解能（長さ）：0.1 mm
• 目盛（直径）：0.01 mm
• 目盛（長さ）：0.1 mm
• 表示：タッチスクリーン
• ジョブ保存：9ステップで100ケーブル
• 電源：100、115、230 VAC、50-60 Hz
• 圧縮空気：不要
• インターフェース機能：RS232
• 寸法（L x W x H）：435 mm x 165 mm x 180 mm
• 重量：8.4 kg
