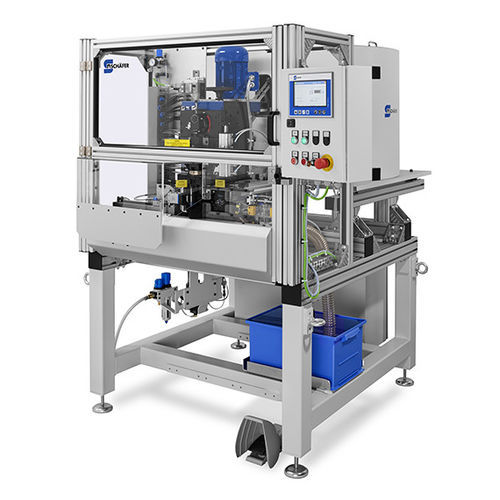

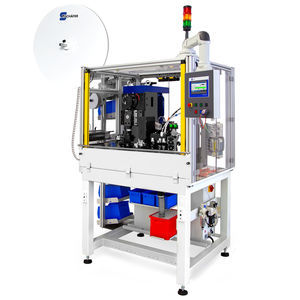

ケーブル圧着機 PlugLine 345-3

端子用ワイヤー用コンセント用

概要
PlugLine 345-3 EXTENDED は、2心および3心の被覆ケーブルに電源プラグを取り付けるための半自動圧着機です。量産向けに設計され、安定した工業品質の圧着接続を効率的に生産します。

多芯ケーブルの接続
シリーズ生産向けに設計されており、単列プラグブリッジを2心・3心被覆ケーブルに圧着します。手動でのケーブル供給はガイドにより再現性の高い作業を実現します。

正確な基準長さおよび被覆剥離
閉鎖型挿入マスクとカラー検出により、作業者の正しい供給を支援します。ケーブルは手動で供給・基準長に切断・被覆剥離され、真空システムが絶縁材や線材の残渣を作業エリアから除去します。

端子の自動給送
ばら形状の電源プラグはスパイラルコンベヤで整列され、給送レールを介して圧着工程へ自動供給されます。

安全な圧着工程
閉鎖型保護カバーにより作業者を保護します。コラムガイド式の圧着ヘッドが被覆ケーブルと電源プラグを接続し、保護カバーの状態は安全インターロックで監視され、開放時は電気安全回路を遮断します。

最新の操作インターフェース
タッチスクリーン制御（STI 2015）は多言語の直感的なユーザーインターフェースを提供し、ユーザーロールや動作モードをサポート、ネットワーク機能により柔軟な工程統合が可能です。

品質保証のオプション
オプションの圧着力モニタと不良切断装置により、圧着不良品の流出を防止し、インライン品質管理を支援します。

高生産性と品質
最大1,450個/時（構成により異なる）でシリーズ生産に適しています。モジュラー設計と高品質部品により段取り時間が短く、耐久性に優れます。

適合性と安全性
機械は機械的・電気的安全および電磁適合性に関する欧州指令に準拠しています。切替後や保守時の安全な試験運転のためにハンドホイールを装備しています。

図示に関する注意
製品図は例示であり、オプションや特定の装備を示す場合があります。

標準装備

• 圧着機本体
• ゼロカットモジュール
• トリガーセンサー付被覆剥離ユニット
• プラグブリッジ用供給ポット
• 掃除機（バキューム）
• 取り外し用グリッパー
• フットスイッチ
• 廃棄ボックス

オプション / 拡張

• 圧着力モニタ
• 不良品切断装置
• カラーセンサー
• ネットワーキングモジュール
• リモートサービスモジュール

技術データ

• 処理可能材料：2心および3心の被覆ケーブル
• 導体断面積：0.5～4 mm²（構成による）
• ケーブル外径：最大 10 mm
• 端子：単列プラグブリッジ
• 駆動：0.75 kW 三相モーター
• 圧力：20 kN または 30 kN
• ストローク：45 mm
• 閉鎖高さ：160.5 mm
• 制御 / HMI：STI 2015、タッチスクリーン
• 電源：230 V、50/60 Hz
• 圧縮空気：6 bar
• 寸法（W x D x H）：1300 x 2000 x 1800 mm（標準機参考値）
• 重量：380 kg（標準機参考値）
