強度監視システム CrimpWise

圧着用評価ケーブル用

概要

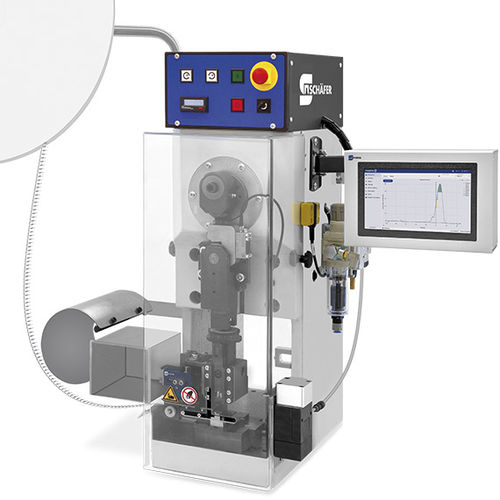

ケーブル生産における品質確保のため、Schäferは圧着力監視システムCrimpWiseをオプションとして提供します。CrimpWiseはほとんどのSchäfer製圧着機に組み込むか外付けモジュールとして取り付けることができます。システムは機械制御に統合され、ネットワーク接続されたデバイスからアクセス可能なブラウザベースのインターフェースで操作でき、品質の集中管理とパラメータ設定を可能にします。

機能
本システムは圧着力の曲線を記録し、測定値を学習済み参照曲線と比較して圧着品質を監視します。参照からの逸脱は、素線の欠損や被覆材の混入などを示す場合があります。逸脱を検出した場合、機械はエラーメッセージを出力するか、不良部品除去装置がある場合は不良ケーブルを除去して生産の継続を防ぎます。

レトロフィット対応
CrimpWiseは内部モジュール（CrimpWise iS：制御盤組込み）または外部モジュール（CrimpWise eM：機械取付）として提供されます。多くのプレス、他社製機械へのレトロフィットが可能です。調整可能なセンサーと実績ある測定技術により、導入や設定が容易で、機械のライフサイクルにわたり安定した測定品質を維持します。

ソフトウェアと接続性
CrimpWiseソフトウェアは記録された圧着力の文書化と詳細解析を行います。ブラウザベースのインターフェースはマルチユーザーアクセス、システム設定、および顧客ネットワークへの統合をサポートします。システムは集中データ管理とトレーサビリティのためにOPC UA接続をサポートします。

ケーブル製造における利点

• 時間または位置に基づく解析を行うゾーン別監視。
• 完全に設定可能な測定構成と監視ゾーン。
• マルチユーザー対応のブラウザベースインターフェース。
• 完全なデータ記録とOPC UA接続による100%トレーサビリティ。
• 機能追加や改善を容易にするソフトウェアアップデート。

モジュールと製品バリエーション

• CrimpWise iS：制御盤組込み用の内部モジュール。
• CrimpWise eM：機械取付用の外部モジュール。
• CrimpWiseソフトウェア：設定、監視、解析のためのブラウザベースインターフェース。

仕様 / 技術仕様

• 統合：筐体内組込みまたは外付け取付；多くのプレスへのレトロフィット対応。
• 操作：機械制御に統合；ネットワーク接続デバイスからアクセス可能なブラウザUI；マルチユーザー対応。
• 監視方式：圧着力曲線の測定と学習済み参照との比較；ゾーン別解析（時間/位置ベース）。
• 品質対策：機械エラーメッセージおよび逸脱時の不良部品除去（オプション）。
• データ＆接続性：完全なデータ記録、文書化、詳細解析；トレーサビリティとネットワーク統合のためのOPC UA接続。
• センサー＆測定：調整可能なセンサー技術により一貫した測定品質を確保。
• ソフトウェア：設定、詳細解析および文書化；集中データ管理をサポート。
