ワイヤー用圧着機 CrimpStation 240

ケーブル端子用自動

製品概要

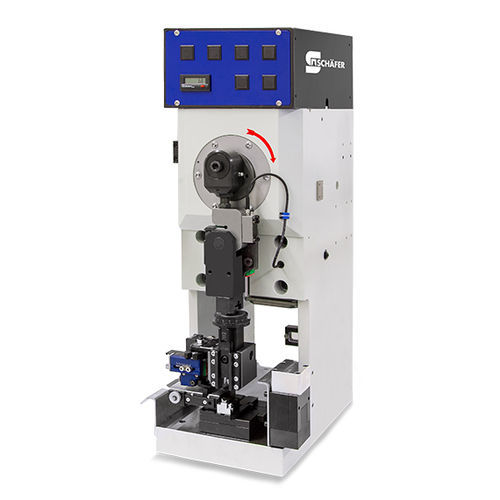

CrimpStation 240 BASIC は、ケーブルの自動生産および端子処理用の圧着ステーションです。完全自動化システムへの組み込みを前提に設計されており、I/O インターフェースを通じた集中制御で稼働可能です。一般的な圧着アプリケータに対応し、アプリケータ用クイックリリース機構を備えています。図はオプションや特定装備を含む場合があります。

簡単な統合
標準の I/O インターフェースにより自動化されたケーブル生産ラインへ容易に組み込み可能で、集中制御による運用や機械間接続による自動化が可能です。

効率的な準備
標準的な圧着アプリケータに対応し、アプリケータの交換を迅速に行えるクイックリリース機構を搭載しています。横置きの端子ストリップカッターはキャリアストリップの挿入を容易にし、セットアップ時間を短縮します。

高品質な圧着結果
横置きカッターによりキャリアストリップのたわみによる不要な力の影響を抑え、安定した圧着形状を実現します。オプションの圧着力監視を組み込むことで、インラインの品質保証を強化できます。

構造設計
同クラスに比べ剛性を高めた設計により、高いプレス力下でも精度を維持します。コンパクトな設計で、狭いスペースへの組み込みが可能です。

高い作業者安全性
被覆機構内への設置を想定し、機械的・電気的安全対策および電磁的適合性について適用される欧州の指針を考慮した設計を行っています。

標準装備

• 廃棄物容器
• 非接触式安全スイッチ
• 認証済み安全部品

オプション装備

• 圧着アプリケータ
• たるみ制御付き紙巻取機
• 端子ストリップカッター
• 圧着力監視
• マシンテーブル

技術データ
処理可能材料:
ワイヤー — 単芯または多芯（被覆あり）
ワイヤー断面積 — 最大 6 mm²（構成による）
端子 — 縦帯または横帯のストリップ

性能と形状:
駆動 — 0.75 kW 三相モーター
モーター回転数 — 440–2000 RPM（機械的調整）
押圧力 — 20 kN
ストローク — 30 mm または 40 mm
閉鎖高さ — 135.78 mm

電源とインターフェース:
電源 — 230 V、50/60 Hz
圧縮空気 — 6 bar
制御 — I/O

寸法と重量:
幅 x 奥行 x 高さ — 450 mm x 475 mm x 740 mm（約、基本装備時）
重量 — 167 kg（約、基本装備時）

特長 / 技術仕様

• Model: CrimpStation 240 BASIC
• 駆動: 0.75 kW 三相モーター
• モーター回転数: 440–2000 RPM（機械的調整）
• 押圧力: 20 kN
• ストロークオプション: 30 mm または 40 mm
• 閉鎖高さ: 135.78 mm
• 処理可能ワイヤー断面積: 最大 6 mm²（構成による）
• 端子: 縦帯または横帯のストリップ
• 電源: 230 V、50/60 Hz
• 必要圧縮空気: 6 bar
• 制御インターフェース: I/O
• 寸法 (W x D x H): 450 x 475 x 740 mm（約、基本装備時）
• 重量: 167 kg（約、基本装備時）
