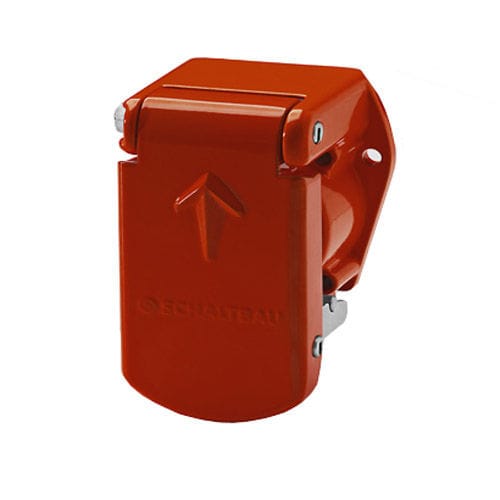

組み込み式プラグとソケット UIC

線路用

このコネクタは、UIC 558 VE（1994年まではUIC 568VE）の要件に適合しています。このコネクタは、照明やドアの遠隔操作、または客車や複数ユニット列車内のパブリック・アドレス・システムに使用されるラインを接続します。さらに、このシリーズのコネクタは、CANバスなどのバイナリデータの伝送にも適しています。 シャルトバウ社はUIC558コネクタのリセプタクル用に、メンテナンスとダウンタイムを大幅に削減する新しい交換用インサートを開発しました。通常、メンテナンス中に磨耗した接点を交換する必要が生じた場合、インサートを交換するために古いケーブルを切断し、その後に新しいケーブルを配線するか、最悪の場合は鉄道車両全体の配線をやり直す必要があります。しかし現在では、ケーブルを交換する必要はありません。レセプタクルのインサートを交換するだけです。また、コネクタの接点や配線の電気テストも必要ありません。 特徴 電気的に分離されていない2台の車両が移動する際、プラグとレセプタクルを非破壊で分離するブレークアウェイコネクター 両側にソケットコンタクトが実装された交換用インサート レール車両の再配線が不要 コネクタの接点とワイヤの電気テストが不要 化学薬品、特に酸やアルカリを含む洗剤に対する耐腐食性が向上 UL94-V0およびEN 45545に準拠した難燃性 キーイングにより、異なるインサートを持つコネクターとの誤嵌合を防止 13極プラグはUIC 558 VEに準拠した18極リセプタクルと相互接続可能 UIC 558 VEに準拠
