安全PLC CSP

コンパクトE/S内蔵入力

製品説明
CSP 小型安全コントローラは、機能安全向けのモジュール式でスケーラブル、かつ自由にプログラム可能なプラットフォームです。コンパクトな単体機械から多機能の安全対策を要する設備まで対応します。主な特徴は、安全な信号処理、簡単な拡張性、実用的なシステム統合です。

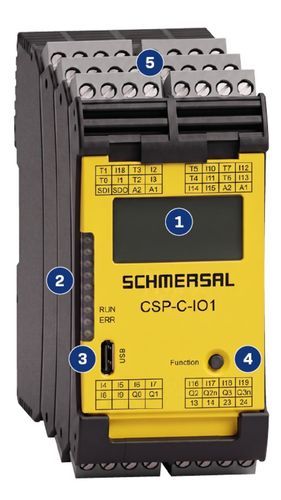

ベースモジュール CSP-C

• 最新の機械コンセプトに対応する強力で柔軟なベース
• 最小限の設置幅で高い信号密度を実現
• プレーンテキスト診断と設定可能なメッセージを備えた統合ディスプレイ
• 動作状態表示用のRUN / ERRステータスLED
• SafeCSPによるプロジェクト設定と診断用USBインターフェース
• 本体での直接操作が可能なFunctionボタン
• 迅速な配線と簡単な機器交換を可能にする着脱式端子台

拡張モジュール CSP-E

• CSP-Cを柔軟にスケール可能なシステムへ拡張
• 各モジュールを明確に識別するためのアドレスロータリースイッチ
• 各モジュールの状態表示用RUN / ERRステータスLED
• 迅速な配線と簡易交換を可能にする着脱式端子台
• 制御盤内での最大信号密度を実現する22.5 mm幅

定格と安全性

• ベースモジュールあたり安全入力20点
• 最大6台の拡張モジュール接続可能
• 性能水準：PLe（カテゴリ4）／SIL 3
• ベースモジュール幅：45 mm

適用分野

• 包装：セーフティドアのロック制御、供給部でのミューティング付きライトカーテン、1台のコントローラでの複数の非常停止回路
• 工作機械：安全動作モード切替（自動、段取り、手動）、段取り用承認スイッチ機能、制御盤内のコンパクトな配置
• イントラロジスティクス：搬送ステーションの保護、材料フロー用ミューティング、広域設備での迅速な故障箇所特定
• 組立・ロボットセル：ロックとライトカーテンによるセル保護、侵入検知用安全マット、出入口数に応じたスケーラビリティ
• 食品製造：単体機械やライン区間の保護、迅速な復旧を支援するプレーンテキスト診断、衛生対応の安全機器の組み込み
• 木材加工：鋸や鉋盤のロック付き保護扉、供給部の安全マットやライトカーテン、保守・段取り時の安全速度制限

サイバーセキュリティ

• 不正アクセスや改ざんからの保護
• プロジェクトおよび機器へのアクセスは個別パスワードで保護
• 割り当てられた権限を持つ階層的なユーザーロール
• 安全アプリケーションの不正な変更を防止するための対策
• 機械規則（Machinery Regulation）およびサイバー・レジリエンス法（Cyber Resilience Act）の要件対応を支援

特長 / 仕様

• システム名：CSP（ベースモジュール CSP-C、拡張モジュール CSP-E）
• ベースモジュール安全入力数：20
• 接続可能な拡張モジュール数：6
• 安全レベル：PLe / カテゴリ4；SIL 3
• ベースモジュール幅：45 mm
• 拡張モジュール幅：22.5 mm
• HMI機能：統合ディスプレイ、ステータスLED、Functionボタン
• インターフェース：設定・診断用USB（SafeCSP）
• 機構：迅速な機器交換を可能にする着脱式端子台；拡張モジュールのアドレスロータリースイッチ
