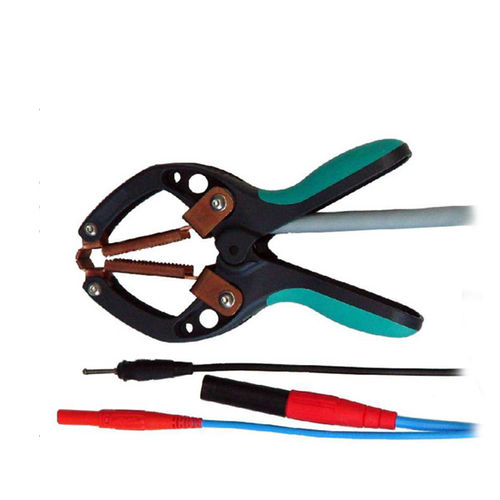

ケルビンクリップ5Zは、頑丈な2極式の測定クリップで、ケーブルスプールのケーブルエンド、接続ピンや巻取りピン(トランス)、パワーエンジニアリング用途のボルト接続部やバスバーなどのケーブルに接続します。頑丈で実用的な設計になっています。
2個のケルビンクリップを使用すると、4極接触が可能になり、測定器が適切に設計されていれば、供給ケーブルの抵抗値とは無関係に、試験体の電気抵抗をケルビン単位で測定することができます。
もちろん、ケルビンクリップは低抵抗の測定にだけ適しているわけではなく、一般的にはすべてのコンタクトに使用することができる。例えば、当社のトランス測定システムMRC7200では、比、位相、抵抗の測定に使用されています。ケルビンクリップには様々なデザインがあり、主にサイズ、長さ、接続するケーブルの種類、使用するプラグによって異なります。
特徴
- 直径1mmから60mmまで対応
- 10kp(100N)以上の高い接触圧
- 最大電流50A、標準コネクター使用時は20A
- 頑丈な銅製のマトリックス
アクセサリー
- ご要望に応じた特別なマトリックスデザイン
- 複数のケーブルとコネクターを用意
---
