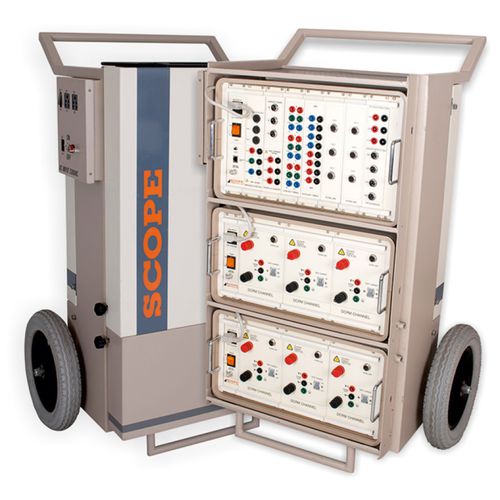

遮断器用試験機器 HISAC Ultima

抵抗性パフォーマンス半自動

HISAC Ultima — SCOPEの新世代回路遮断器ダイナミックテストセット... これは、最大 765kVのライブEHVスイッチヤードのCBの動的性能をチェックするための最も完全なアナライザです。 HISAC Ultimaは、1 回の操作で3 極の6 倍の断線に対して動的接触抵抗測定を実行できるため、CBの応力とテストのダウンタイムを大幅に低減できます。 実際のテスト時に簡単にリコールできる、スイッチヤードで利用可能なすべてのタイプの回路遮断器に関するすべてのテスト設定を含む、事前にプログラムされたテスト計画を作成する柔軟性を提供します。 これにより、スイッチヤードのすべての設定を行う必要がなくなります。 分析ソフトウェアは、現在のテストデータを以前のシグネチャと比較し、将来のパフォーマンスを予測することにより、CBの効果的な状態監視を可能にする幅広いユーティリティを提供します。 メイン/IR 接触タイミング、バウンス、接触の非同時性、補助接触タイミングを測定します。 適切なトランスデューサと取り付け治具を使用して、速度、挿入、接触ギャップ、オーバートラベル、リバウンドに関する接触移動特性を分析します。 メイン接点とアーク接点の動的接触抵抗のシグネチャを同時に登録します。 SCOPEは、利用可能なさまざまなCBに適合するように、ユニバーサル/特別に設計された固定具を備えたロータリーおよびリニア抵抗性トラベルトランスデューサを提供します。 DCRMモジュールは、100A DCソースを介してブレーカ動作中のメインおよびアーク接点の接触抵抗の動的変動を捕捉し、 PIR 値を測定し、ステーションDC（コイル電圧）、モータ電流または他の静的パラメータを 設定可能なアナログチャンネル。
