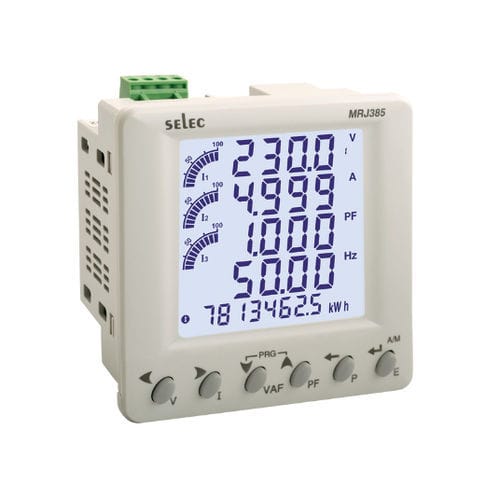

1相2線式、3相4線式に対応。
電流表示用バーグラフ、電力用最大/最小デマンド測定、電圧/電流用31レベルまでの%THD
シングルチャンネル、プラグアンドワイヤー式カレントトランス入力
100~240V(L-N)、173~415(L-L)測定。
精度:電圧・電流:±0.5%、周波数:0.1%、電力・エネルギー:1%、PF:0.01 digit
60〜300Vの補助電源(L-N)、セルフパワー型
パルス出力、RS485 Modbus通信が可能
CE、MID認証取得
仕様
表示タイプ - バックライト付きLCD、電流バーグラフ表示
ディスプレイ構成 - 4桁×4列、エネルギー表示用8桁×1列
電気接続 - 3Ø - 4W、1Ø - 2W
出力の種類 - パルス出力
機能 - 位相角検出、RJ45コネクタ電流入力、31レベルまでの%THD、エネルギー(アクティブ/リアクティブ/アパレント)、エネルギーのインポート/エクスポート、最大需要電力量
通信プロトコル - RS485およびMODBUS RTU
CT一次側 - 5A~10,000A (任意の値でプログラム可能)
CT二次側 - 330mV (プログラマブル)
PT一次側 - 100V~500kV (任意の値でプログラム可能)
PT二次側 - 173~415V AC(任意の値でプログラム可)
定格入力電圧 - AC100~240V(L - N)、AC173~415V(L - L)
電源電圧 - 自己供給(V1、N)、AC60~300V(45/65Hz)。
サイズ - 96×96mm
マウントタイプ - パネルマウント
認証 - CE、MID
---
