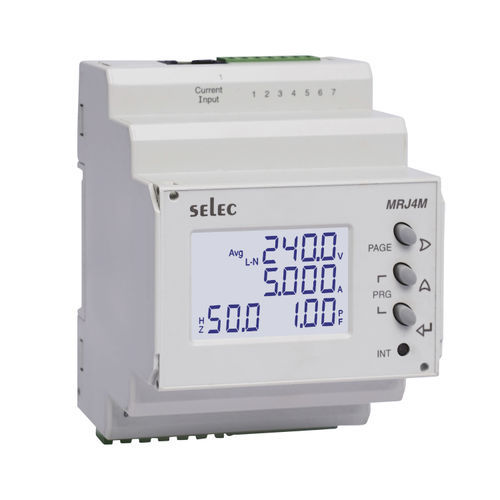

1相2線式、3相4線式に対応。
シングルチャンネル、プラグアンドワイヤー式カレントトランス入力
AC60~300V(L - N)、AC104~520V(L - L)測定。
精度:電圧・電流:±0.5%、周波数:0.1%、電力・エネルギー:1%、PF:0.01 digit
60〜300Vの補助電源(L-N)、セルフパワー型
電力の最大需要測定
パルス出力、RS485 Modbus通信が可能
CE、MID認証取得
仕様
ディスプレイタイプ - バックライト付きLCD
ディスプレイ構成 - 4桁×2列、7桁×1列
電気接続 - 3Ø - 4W、1Ø - 2W
出力の種類 - パルス出力
機能 - RJ45コネクタ電流入力、セルフパワー、エネルギー(アクティブ/リアクティブ)、最大需要電力
通信プロトコル - RS485およびMODBUS RTU
CT一次側 - 5A~10kA (任意の値でプログラム可能)
CT二次側 - 330mV
PT一次側 - 100V~10kV (任意の値でプログラム可能)
PT二次側-AC100V~500V(L-L)(任意の値でプログラム可能)
定格入力電圧 - AC60~300V(L~N)、AC104~520V(L~L)
電源電圧 - 自己供給(V1、N)、AC60~300V(45/65Hz)。
サイズ - 70×90mm
マウントタイプ - Din Rail Mount
認証 - CE、MID
---
