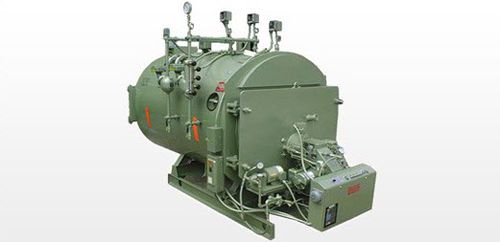

温水ボイラーのYGNISシリーズは、スイスで開発され完成したユニークな3パス、デュアル燃料(天然ガス & #2 油)水平消火管です。現在はEUコミュニティの標準となっています。
高圧と低圧の両方の蒸気で利用可能なこのシェル設計は、他のマルチパスボイラーに共通する熱衝撃の問題を克服します。 熱応力は、炉の2つのユニークな特徴のために大幅に低減されます。
第 1に、より大きな直径、短い炉は、通常のボイラーの炉よりも熱膨張が少ない。 第 2に、炉端は、後部チューブシートに取り付けられたステによって支持される。 炉とリアチューブシート間のせん断応力が大幅に低減されるため、チューブシートの疲労不良が解消されます。 固体効率最大 83 % の効率 3パス設計は、一次表面を加熱した後に追加の煙道ガス熱を捕捉します。デュアル燃料:天然ガス、#2 オイル、バイオガス、LPガス設計のシンプルさ集中的なトレーニングを必要とする複雑な制御なし可動部品が少なく、故障の発生率と必要な再調整を減らします。 コンパクトなデザインは、業界 3と4パスファイアーチューブボイラーと比較して、フットプリントを大幅に削減し、比較的大きな直径と短い炉の設計低 NOx 排出量 30ppm NOxスタンダと20ppm NOx 未満が利用可能です。
---
