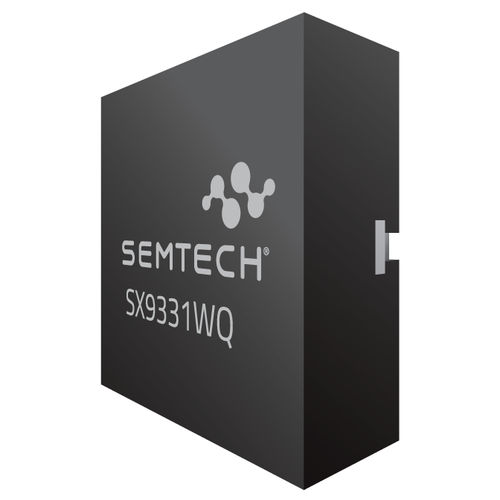

静電容量式近接センサ SX9331WQ

正方形シリアルプログラム可能

SX9331WQは、スマートヒューマンセンシングやその他の要求の厳しい近接およびタッチアプリケーション向けの5チャンネル・スマート静電容量式近接センサです。独自のSmart Human Engineを搭載しており、無生物と人体を正確に識別することができます。SX9331WQは、2.7～3.6Vの入力電圧で直接動作し、I2Cシリアル・バス経由でデータを出力します。I2Cシリアル通信バス・ポートは、1.8Vホスト制御と互換性があり、人体検出/近接を報告し、パラメータ設定の調整を容易にします。近接検出時には、NIRQ出力がアサートされ、ユーザは相対的な近接距離を決定することも、単に検出の指示を得ることもできます。SX9331WQは、オンチップ自動較正コントローラを内蔵しており、温度、湿度、ノイズ環境の幅広い変化に対してピーク性能を維持するために定期的に感度調整を行い、製品開発の簡素化と性能向上を実現します。 特長 2.7～3.6V入力電圧 最大5個の高性能静電容量式センサー入力 特許取得済みのオンチップ・スマート・ヒューマン・エンジン 1aFまでの静電容量分解能 最大300pFの静電容量オフセット補償 各センシング入力に複数のスレッショルド 入力ごとに個別の設定 自動キャリブレーション 最大2つのLEDドライバ IOあたり最大20mAのシンク電流 強度制御（256ステップPWM） 超低消費電力 アクティブ・モード：27 uA 休止モード：7 uA スリープ・モード：1.1 uA I2Cシリアル・インターフェース ピンによって選択可能な2つのサブアドレス プログラマブル割り込みまたはリアルタイム・ステータス・ピン -40℃～+105℃動作
