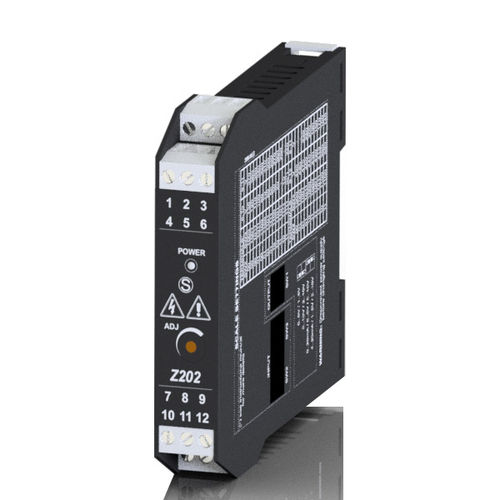

アナログ変換器 / アイソレータ Z202

4-20 mAガルバニック

Z202は交流電圧(10～490Vac)を受け入れ、絶縁アナログ出力(mAまたはV)を提供します。特定のレンジ、入力、出力を設定するためのディップスイッチも備えています。低電源または高電源での使用が可能です。Z202は、マイクロアンメータ（500 µAfs）としても使用できます。電源/入力/出力回路間の3方向ガルバニック絶縁により、データの完全性が保証されます。 消費電力 - < 1.5 W 絶縁 - 3.750 Vac (入力/出力; 入力/電源) 1.500 Vac (電源/電源オフ) ステータスLEdインジケーター - 電源 応答時間 - < 30 ms 精度クラス - 0.25 熱ドリフト - <150 ppm/K 設定 - DIPスイッチ 動作温度 - 0～+60 寸法 - 17.5 x 100 x 112 mm 寸法 - 17.5 x 100 x 112 mm 接続 - バルブ式モルセッティ ハウジング - ナイロン6 30%ビトロファイバー マウント - DIN 35 mm (IEC/EN 60715) 重量 - 200 g 規格 - CE 規格 - EN 61000-6-4, EN 61000-6-2, EN 61010-1 入力チャンネル - 1 入力チャンネルタイプ - TENSIONE ALTERNATA 0..500 Vac（41スケール）、 入力インピーダンス 2.000 Ω/V 周波数 10 Hz～1 kHz 出力チャンネル - 1 出力チャンネルタイプ - CORRENTE 0..20 / 4...20 mA, 最大600 Ω, アクティブ/パッシブ接続 テンション 0..5 / 0...10 / 1...5 / 2...10 Vdc、最小電流2.500 Ω
