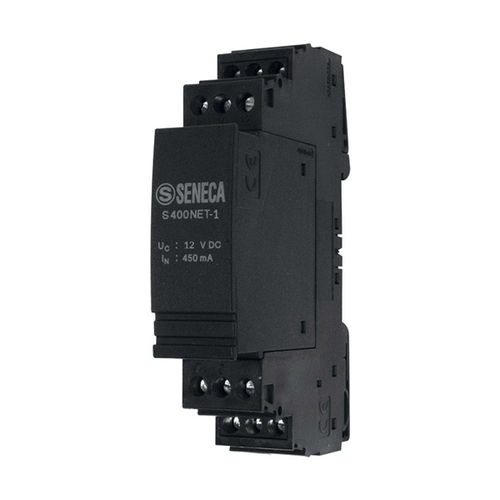

タイプ3サージ保護ユニット S400NET-1

高速ネットワーク用イーサネットネットワーク用フィールドバス用

S400NETは、最大5信号線までのネットワーク用サージ保護装置です。このデバイスは非常に高速な伝送速度と容量分散用に設計されています。RS232/422/485、Interbus、Profibus、Ethernetなどのバスインターフェースをサポートしています。 IECテスト分類 - C1,C2,C3,D1 公称電圧 IN - 12 Vdc 最大連続動作電圧 UC - 9,8 Vac / 14 Vdc 公称電流 IN - 450 mA (45 °C) インパルス放電電流 Iimp (10/350)μs/パス - 2,5 kA 公称放電電流 In (8/20)μs - コア-コア / コア-グランド - 10 kA / 10 kA 総サージ電流（8/20）μs - 20 kA 電圧保護レベル UP - コア-コア / コア-グランド - ≤ 50V (C3 - 25 A) / ≤ 50 V (C3 - 25 A) 1 kV/μsでの出力電圧制限、静的 - コア-コア/コア-グラウンド - ≤ 25 V/≤ 25 V 直列抵抗 - 2.2 Ω ±10 最大必要バックアップヒューズ - 500 mA 周囲温度（動作時） - 40°C...+85°C 保護等級 - IP20 UL 94による燃焼性クラス - V0 汚染度 - 2 サージ電圧カテゴリー - III 試験規格 - IEC 61643-21/A1 / EN 61643-21/A1
