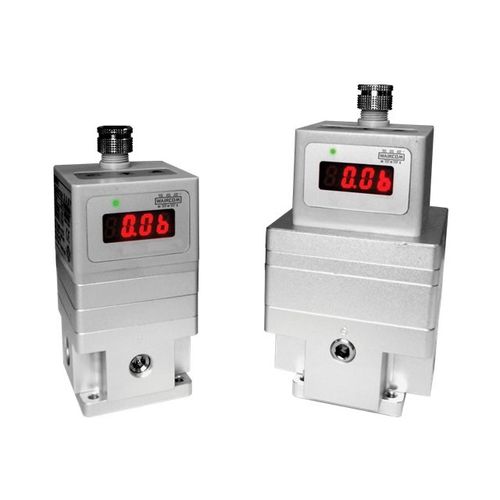

空気圧式比例制御弁 - EPRシリーズ
比例制御弁 EPR シリーズは、ニューマティクス(圧縮空気)の分野で使用され、電気信号によって出力圧力を調整することができます。測定された圧力に応じて、これらのバルブは、いわゆる「フィードバック信号」と呼ばれる電気出力信号を発します。
G1/8"、G1/4"、G1/2 "の各サイズが用意されており、調節された圧力を表示するだけでなく、簡単にアクセスできるユーザーディスプレイによって設定が容易になっています。
この空気圧式比例制御弁は、アルミニウム製の本体、テクノポリマー製のヘッド、ステンレス製のスプリング、NBR製のシールを備えています。
作動圧力:最大制御圧力+1バール
最大圧力:調整範囲があるモデルでは10 bar。最大圧力:調整範囲が0~5バールおよび0~9バールのモデルでは10バール - 調整範囲が2バールのモデルでは2バール。0÷1バー
電圧公差: ± 10%。
媒体:ろ過された無潤滑の空気、または連続的に潤滑された圧縮空気
接続方法G1/8", G1/4" - G1/2" - 圧力ゲージ(ポート)。G1/8" - Pa=6 barでの流量と
Pa=6 barおよびΔp=1のときの流量:G1/8" : 290 Nl/min, G1/4" : 1440 Nl/min G1/2" : 4800 Nl:min 電気コネクタ:M12A 4ピン
使用温度:0 °Cから+50 °Cまで
電圧: 24 V
材質:アルミニウム(本体)、ステンレススチール(スプリング)、テクノポリマー(ヘッド)、NBRシール
産業分野
産業用ニューマティクス
産業用オートメーション
圧縮空気
✔ 感度: ≤ ± 0.5% F.S.
✔ 直線性: ≤ ± 1.0% F.S.
✔ リピータビリティ ≤ ± 0.5 F.S.
✔ ヒステリシス ≤ 0.5% F.S.
---
