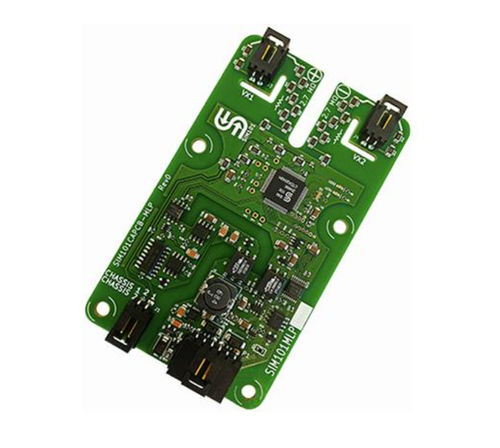

絶縁監視装置 SIM100MLP

センサタ｜Sendyne SIM100MLPは、電気自動車(EV/HEV)および充電ステーション用の初の高電圧絶縁監視/絶縁監視/IMD装置です。SIM100MLPは、車両のIT（Isolated Terra）電源システムとシャーシ間の絶縁抵抗を継続的に監視し、絶縁の劣化や潜在的に危険なレベルの漏れ電流を検出します。このモジュールは、抵抗性リークだけでなく、人間のオペレーターに有害な可能性のある容量性蓄積エネルギーも検出します。 特許取得済みで特許出願中の独自の高度なアルゴリズムにより、このモジュールは、シャーシとシャーシと同じ電位を持つバッテリー内のポイント間の抵抗経路だけでなく、複数の対称および非対称の故障を同時に含むすべての漏電源を検出することができます。絶縁故障の場合、ユニットはバッテリーの端子に対する故障の位置を特定します。バッテリーに接続されたVX1（Vp）およびVX2（Vn）電圧入力は、シャーシ（0 V）を基準として±1.1 kV（最大、その他のレンジについては注文オプションを参照）を測定できます。通信は絶縁されたCAN 2.0Bインターフェースを介して行われ、ユニットはコネクタなしで-40 °C～+105 °C/+125 °Cの広い温度範囲で動作します。
