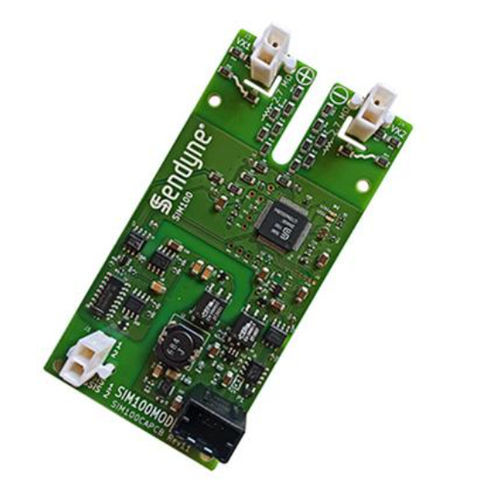

絶縁監視装置 SIM100MOD

Sensata｜Sendyne SIM100MODは、電気自動車(EV/HEV)および充電ステーション向けの初の高電圧絶縁監視/絶縁監視/IMD装置です。SIM100MODは、車両のIT（Isolated Terra）電源システムとシャーシ間の絶縁抵抗を継続的に監視し、絶縁の劣化や潜在的に危険なレベルの漏れ電流を監視します。 特徴 - 各バッテリー端子とシャーシ間の電圧を測定 - バッテリー電圧を報告 - バッテリーに大きな電圧変動があっても正常に動作します。 - 安全規格ISO6469-1、FMVSS§571.305、その他に適応したモデルごとのモデル化された漏れ抵抗を測定しレポートします。 - 安全規格の要件に従って計算された絶縁抵抗をΩ/Vで報告 - 各バッテリー端子からシャーシまでの静電容量を測定し、レポートします。 - バッテリーとシャーシ間の総キャパシタンスによって蓄えられたエネルギーを計算し、報告します。 - バッテリー端子への電圧検出ラインの接続を継続的に監視し、不適切な接続を報告する。 - ユニットとシャーシの接続を継続的に監視し、不適切な接続を報告 バッテリー端子に存在する可能性のあるコモンモードノイズに対する高い耐性を提供 - バッテリーの最大（設計）電圧値を不揮発的に記憶（絶縁抵抗と蓄積エネルギーの計算に使用）。
