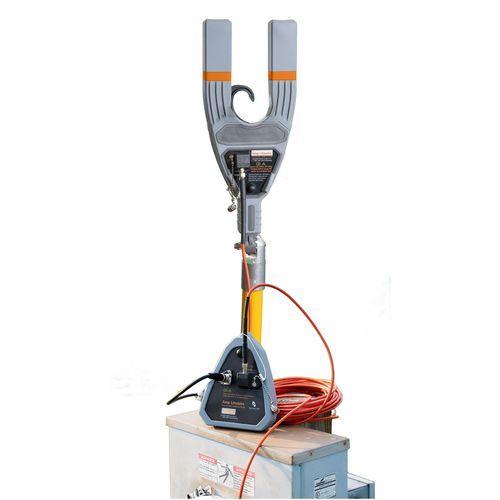

携帯型クランプ式電流計 8-117 XT
お気に入りに追加する
商品比較に追加する
特徴
- 設置
- 携帯型
詳細
製品詳細
動作範囲
アンペアセンサー開口部
解像度
アナログ出力
周波数応答
光ファイバーケーブル
機械的特性
特性 / 技術仕様
- モデル 8-117 XT 光ファイバー結合電流計
動作範囲
- 電流: 1-2000 真のRMSアンペア
- 電圧環境: 最大150 kV
- 精度: ±1.5%
- 周波数: 60Hz (57から63) または 50 Hz (47から53 Hz) モデルあり
アンペアセンサー開口部
- 標準センサー開口幅: 2.5インチ、6.35 cm
解像度
- 1-199.9 A: 0.1 A
- 200 - 2000 A: 1 A
アナログ出力
- 低範囲と高範囲の両方で1 mv RMS/アンペア
- 出力コネクタはBNC。DCオフセット電圧なし
- 出力インピーダンス: 最小6000オーム
周波数応答
- 3000 Hzまたは50次高調波まで
光ファイバーケーブル
- 長さ: 40フィート、12.19 m
- 絶縁: 1フィートあたり100 kV、最大500 kV
機械的特性
- 標準センサー重量: 4.8ポンド、2.2 kg
- ハウジング: 衝撃および耐水性のある成形ウレタン
- ホットスティックマウント: ユニバーサルチャックアダプター（ホットスティックは含まれません）
- バッテリー: 9Vアルカリまたはリチウム電池2個; 各ユニットに1個
- バッテリー寿命: 最低4時間の連続使用
- 動作温度: -22°から+140° F、-30°から+60° C
- -4°F、-20° C以下での使用にはリチウム電池が必要
- ディスプレイ: なし; ユニットは電力品質アナライザーに接続する必要があります
特性 / 技術仕様
- モデル: 8-117 XT
- センサー開口部: 2.5インチ (6.35 cm)
- 電流範囲: 1-2000 A 真のRMS
- 電圧環境: 最大150 kV
- 精度: ±1.5%
- 周波数: 60Hz (57から63) または 50 Hz (47から53 Hz)
- 解像度: 0.1 A (1-199.9 A)、1 A (200-2000 A)
- アナログ出力: 1 mV RMS/アンペア
- 出力コネクタ: BNC
- 出力インピーダンス: 最小6000オーム
- 周波数応答: 3000 Hzまたは50次高調波まで
- 光ファイバーケーブル長: 40フィート (12.19 m)
- 絶縁: 1フィートあたり100 kV、最大500 kV
- 重量: 4.8ポンド (2.2 kg)
- ハウジング: 衝撃および耐水性のある成形ウレタン
- バッテリー: 9Vアルカリまたはリチウム電池2個
- バッテリー寿命: 最低4時間
- 動作温度: -22°から+140° F (-30°から+60° C)
- ディスプレイ: なし (電力品質アナライザーへの接続が必要)
