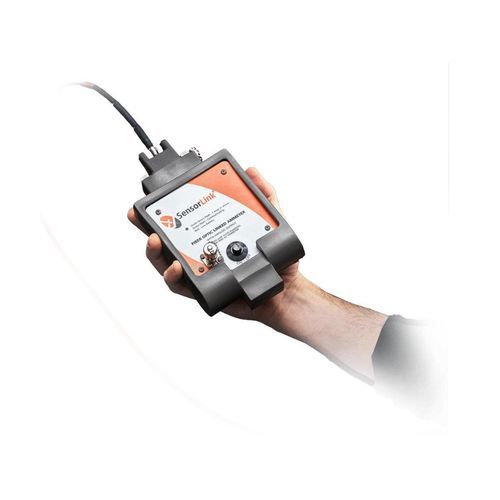

高電圧プローブ Amp Litewire

サブタイトル
高電圧電流計プローブ

ハイライト

• CT比テスト用の一次配電プローブ
• 波形解析用のアナログ出力を提供
• 光ファイバー絶縁ケーブルが信号を接地に伝送
• ほとんどのポータブルテストアナライザーと互換性あり

概要
Amp Litewireは、配電ネットワークの一次側でTrue RMS電流を測定するために設計された高電圧定格のTrue RMS電流計です。センサープローブは絶縁されたホットスティックに取り付けられ、中高電圧ラインに配置されます。光ファイバーケーブルがセンサープローブを接地電位の受信ユニットに接続し、電流波形測定をアナログ出力としてメーターアナライザーに提供します。

アナログ出力は高電圧電流波形の再現であり、50次高調波まで正確で、接地で0-2ボルトのAC信号として利用可能です。このプローブは、通常は一次配電および高電圧環境での測定を分析できない多くの高度な低電圧オシロスコープ、波形取得レコーダー、アナライザー、または他の分析機器を使用する能力をユーティリティに提供します。

光ファイバーケーブルは物理的に頑丈であり、デジタル波形伝送に必要な高速データパスを提供します。このケーブルはまた、2つのユニット間の高電圧絶縁体であり、1フィートあたり100 kVの絶縁を提供するように指定されています。

センサープローブには可動部品がなく、ワイヤーにクランプする必要はありません。成形ウレタンハウジングは耐水性があり、高い物理的衝撃に耐えます。

アクセサリー

• 8-016 Amp LiteWire用センサーハンガーアセンブリ（モデル#7-016）
• 8-015 XT Amp LiteWire用センサーハンガーアセンブリ（モデル#7-017）

ケース

• LiteWires用ハードキャリングケース（モデル#7045）

特徴 / 技術仕様

• 高電圧定格のTrue RMS電流計
• 配電ネットワークの一次側でTrue RMS電流を測定
• センサープローブは絶縁されたホットスティックに取り付け
• 光ファイバーケーブルは1フィートあたり100 kVの絶縁を提供
• アナログ出力：接地で0-2ボルトのAC信号
• 50次高調波まで正確
• 耐水性の成形ウレタンハウジング
• 可動部品なし、クランプ不要
• ほとんどのポータブルテストアナライザーと互換性あり
