流量リークテスター

ロータリー密閉保全用ポータブル

短い説明
IPX1–IPX6の浸水試験を実施するためのステンレス製気密試験システム。流量調整、閉ループ水循環、回転テーブル一体型、交換可能な試験継手を備え、IP規格に準拠した試験が可能です。

概要

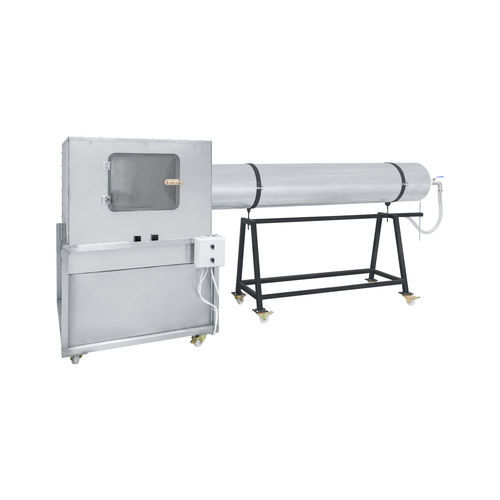

防水リザーバーと外部観察用のプレキシガラスカバーを備えたクロムめっきステンレス板構造。回転テーブル（Ø350–Ø500 mm、顧客仕様で設定）により試験体を確実に固定できます。システムは主に試験室とスタンドオフチューブの2つの構成で構成されます（IPX5/IPX6の噴射試験用）。スタンドオフチューブは高さ調整可能なクランク、流量計、手動バルブを備え、流量を設定・監視します。試験用ノズルや継手は手で交換可能で、装置は移動可能でテスト時にロックできます。

技術仕様
チャンバー寸法：1000 × 1000 × 1500 mm (W × L × H)
スタンドオフチューブ組立寸法：580 × 2500 × 1340 mm (W × L × H)
回転テーブル直径：Ø350–Ø500 mm（顧客仕様で設定）
スタンドオフチューブ公称：直径400 mm、長さ2500 mm
ギヤモーター：400 V / 0.18 kW / 24 rpm
ポンプ：220 V / 1.1 kW / 0–120 L/min（流量計および手動バルブで制御）
電源接続：標準 380 V / 1.3 kW（220 V オプション）
閉ループ水循環、流量調整可能。チャンバー寸法は顧客要件に合わせてカスタマイズ可能。すべての寸法はmm表示です。

IPX試験条件（IPX1 – IPX6）

• IPX1：水：淡水または精製水；時間：10分；流量：0.25 L/min（流量計で監視、バルブで調整）；回転速度：1 rpm；距離：点滴トレイと試料の間は≥200 mm；大気圧/室温。
• IPX2：水：淡水または精製水；時間：10分（4×2.5分）；流量：0.75 L/min；傾斜：15°固定（回転無し）；距離：点滴トレイと試料の間は≥200 mm；大気圧/室温。
• IPX3：水：淡水または精製水；時間：5分；流量：10 L/min ±5%（瞬時流量を監視）；回転速度：10 rpm（任意）；チューブ振れ角：±60°（合計120°）；距離：約300 mm（振動チューブと試料の間）；大気圧/室温。
• IPX4：水：淡水または精製水；時間：10分；流量：10 L/min ±5%；回転速度：10 rpm（任意）；チューブ振れ角：±120°（合計240°）；距離：約300 mm（振動チューブと試料の間）；大気圧/室温。
• IPX5：水：淡水または精製水；時間：3分；流量：12.5 L/min ±5%（瞬時流量を監視）；回転速度：20 rpm；ノズル距離：2.5–3 m；大気圧/室温。
• IPX6：水：淡水または精製水；時間：3分；流量：100 L/min ±5%（瞬時流量を監視）；回転速度：20 rpm；ノズル距離：2.5–3 m；大気圧/室温。

試験評価基準

• 試験後、外装を乾燥させて試料内部を点検してください。
• 装置内部に水や湿気が存在してはなりません。
• 電子部品は正常に機能し続ける必要があります。
• 圧力による物理的変形があってはなりません。

技術的特徴

• 構造：クロムめっきステンレス板；防水リザーバー；プレキシガラスカバー；内照明。
• 回転テーブル：一体型、直径 Ø350–Ø500 mm（顧客指定）。
• スタンドオフチューブ：公称 Ø400 mm、長さ 2500 mm；クランクで高さ調整可能。
• ポンプ：220 V、1.1 kW、0–120 L/min（流量計および手動バルブで流量制御）。
• ギヤモーター：400 V、0.18 kW、24 rpm。
• 電源接続：標準 380 V / 1.3 kW（220 V オプションあり）。
• 閉ループ水循環システム；流量調整可能；IPX1–IPX6試験範囲に対応。
• 寸法：チャンバー 1000 × 1000 × 1500 mm (W × L × H)；スタンドオフチューブ組立 580 × 2500 × 1340 mm (W × L × H)。
• すべての寸法はmm表記；チャンバー寸法は顧客要件に応じてカスタマイズ可能。
