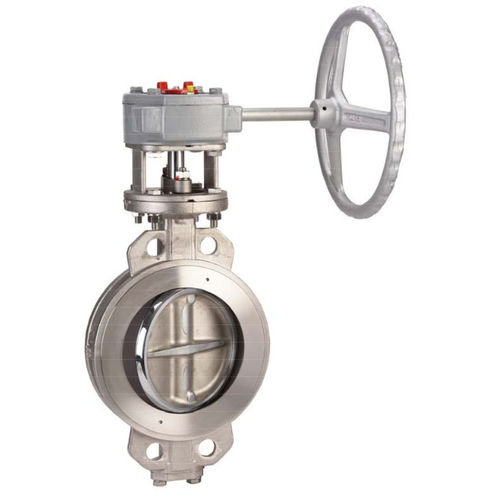

バタフライバルブ 1113 series

手動ハンドル付きウェハーダブル オフセット

このウェーハタイプの装置は、ISO PN25フランジで100％の気密性を実現しています。ダブル偏心装置は、矢印で示された優先的な流れ方向の双方向性を持っています。ISO 10497:2010に準拠した火災安全規格に準拠しており、ISO 5211の取付パッドを備えています。ステンレススチール製CF8Mディスクとフルクロスステムを採用しています。ダクタイル鋳鉄製のハンドルは10段階のポジションとDN150までのロック装置を備えています。ギアボックスはDN200からDN600までの範囲です。 それは炭素鋼スタイルのための10 pmの厚さでプライマー塗装EP-02エポキシ赤酸化プライマーRAL2012を持っており、それは30 pmの厚さでEP-04エポキシ仕上げエナメルグレーRAL7045の仕上げ塗装を持っています。 仕様 . - 100%タイトネス - ウェーハタイプ - フランジ間（PN25またはPN16 - ダブルオフセット - 矢印で示された優先的な流れの方向を持つ双方向性 - ISO 10497:2010に準拠した火災安全性 - ISO 5211取り付けパッド - ステームレススチールCF8M病 - フルクロッシングステム - 10 の位置のダクタイル鋳鉄のハンドル。 - ギアボックスはDN200からDN600へ - 無機亜鉛リッチプライマー、グレー色。10 pmの厚さ - 仕上げ塗料耐熱アルミシルバーカラーRAL1504.30 pmの厚さ - 銀色の塗装RAL 9006色とダクタイル鋳鉄EN GJS-400-15ハンドル 用途 - Heatmg.地熱、産業の寒さ、造船業、石油化学製品 - スチーム：最大10本 - 最小および最大温度 Ts : - 29°C ～ + 210°C - 最大圧力 Ps : 25 bar (グラフ参照) - パイプラインの終点で使用する場合は、優先的な流れの方向を逆にしてください。 レンジ - カーボンスチール製のウェハータイプ .1113 DN50～DN150 - カーボンスチールボディのウェハタイプ .1113 DN200～DN600 - ギアボックス Ref.1193 DN50からDN350まで
