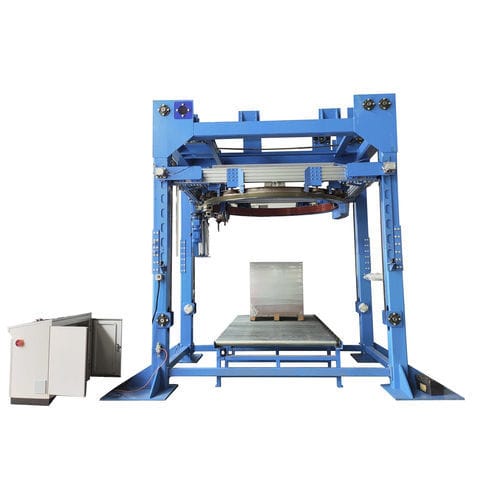

パレット包装を高効率で行う自動オービタルリングラッピングマシン。
本機は主に以下の構成で構成されています。
ロータリーリング駆動部
ブレーキ付きモーター周波数制御。
機械フレーム
フレームはガントリー4列角管鋼構造で、材質はQ235です。
フレームの持ち上がる部品は伝達ブラケットと装備されています
回転式リング持ち上がる単位は回転式腕のフレームで回転式リングによって固定されます
フィルムキャリッジの部品
フィルムキャリッジに高さセンサーを設置し、商品の高さを自動検出する。
フィルムプリストレッチ用ACモーター、出力:0.55kw。
フィルムキャリッジのストレッチ比率は1:2.5(150%)、フィルム送り速度は調整可能です。
フィルムキャリッジサーボ機構
フィルムキャリッジの送りフィルムダンスアームが回転し、近接スイッチによりフィルム送りモーターのスタートとストップを制御し、フィルム送りの追従性を実現します。
フィルム送出速度のアナログ制御。
フィルム自動送り&カット装置
包装完了後、自動的にフィルムをカットし、フィルムテールをホールドします。
フィルムクランプがフィルムヘッドを解放すると、カット&フィードフィルム装置が自動的にフィルムヘッドを吹き飛ばし、パレットに巻き付け、フィルムテールがないことを確認します。
ワイヤーでフィルムを切断した後、ワイプ装置は高い作業効率のためにパレットにフィルムテールを拭き取ります。
安全保護装置
機械フレーム部品に安全装置と保護柵があり、保護インターロックのドアロックは装置と連動しています。安全扉を開くと、装置の運転が停止します。
保護柵のサイズ。L3900mm*W3640mm (デッサンに従うこと)
ゲートの設計はレイアウトの位置に基づいています
プラグインスイッチ付きゲートロック
---
