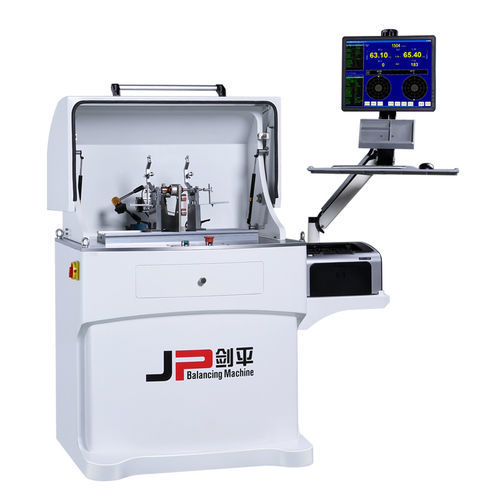

横型釣合い試験機 PHQ-G5

動的ベルトドライブクランク軸用

用途 さまざまな小型電動工具のローター、永久磁石モーターのローター、スピニングカップ、カップリング、発電機のローター、コーミングローラー、シャフト、ターボチャージャーのローターおよびその他の回転するワークピースの動的不均衡検出に使用されます。 特徴 この機械はJianpingの電子測定システムを採用しており、さまざまな測定方法、動的および静的バランス、ベアリングモードは最大10種類、重量の追加と削除、CWおよびCCWの回転を柔軟にカスタマイズできます。複数の校正係数の組み合わせを採用し、システムの感度を自動的に調整し、ジャンプなしでシフトし、ソフトウェアとハードウェアのデュアルフィルタリング、データ圧縮、測定がより安定しています。 小型ワークピースに適用可能 技術データの概要 - PHQ-1.6/5 - PHQ-1.6A/5A - PHQ-G5 - PHA-5 - PHQ-16A - ワークピースの最大質量(kg): 1.6/5, 1.6/5, 5, 5, 16 - ワークピースの最大直径(mm): Φ300, Φ300, Φ300, 400, Φ300 - 2つのサポートベアリング間の距離(mm): 15~500 - ワークピースのジャーナル直径範囲(mm): Φ 3~40(120°) - 駆動ベルトの直径範囲(mm): Φ20~85, Φ15~150 - 駆動ベルトの直径が100mmのときの回転速度(r/min): ~1470 - モーター出力(kw): 0.2DC - 達成可能な最小残留不均衡量(emar): ≤0.15g· mm/kg 1) 無段階速度調整 2) 周波数変換 3) 75-180に追加可能 4) 120-240に追加可能 5) 75-140に追加可能 - 用途: 小型ローターおよび回転ワークピースの動的不均衡検出 - 測定: 動的および静的バランス、最大10のベアリングモード - カスタマイズ: CW/CCW回転、重量の追加/削除 - 校正: 複数の係数の組み合わせ、自動感度調整 - フィルタリング: ソフトウェアとハードウェアのデュアルフィルタリング、データ圧縮 - 安定性: 安定した測定、シフト中のジャンプなし - 技術データ: 最大質量1.6-16kg、最大直径400mmまで、モーター出力0.2DC、最小残留不均衡≤0.15g·mm/kg
