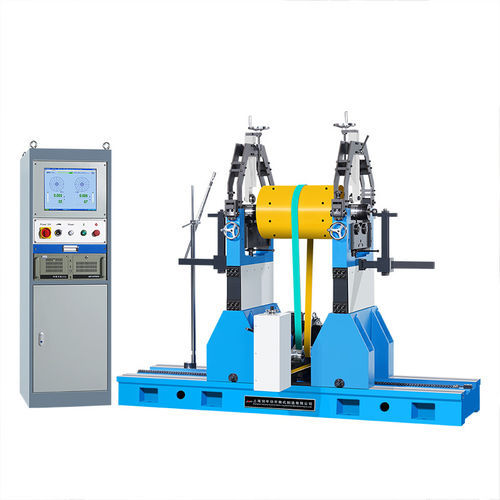

横型釣合い試験機 PHQ-15000H

静的動的手動式

用途 さまざまな大型および中型のモーターローター、インペラー、クランクシャフト、ローラー、シャフトなどの回転するワークピースの不均衡補正に使用されます。 特徴 この機械は、さまざまな測定方法を備えたJianping電子測定システムを採用しており、動的および静的バランス、ベアリングモードは最大10種類、重量の追加と削除、CWおよびCCWの回転を柔軟にカスタマイズできます。複数の校正係数の組み合わせを採用し、システムの感度を自動的に調整し、ジャンプなしでシフトし、ソフトウェアとハードウェアの二重フィルタリング、データ圧縮、測定がより安定しています。 巨大なワークピースに適用可能 技術データの概要 - PHQ-10000H - PHQ-15000H - PHQ-20000H ワークピースの最大質量(kg) - 10000 - 15000 - 20000 ワークピースの最大直径(mm) - Φ2400 - Φ2800 - Φ2800 2つの支持ベアリング間の距離(mm) - 750~4600 - 750~5600 - 750~5600 ワークピースのジャーナル直径範囲(mm) - Φ 60~400 - Φ60~400 - Φ60~400 駆動ベルトの直径範囲(mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 駆動ベルトの直径が100mmのときの回転速度(r/min) - 795,1853 モーター出力(kw) - 18.5 - 22 - 30 ベッドの長さ(mm) - 2500 達成可能な最小残留不均衡量(emar) - ≤0.5g· mm/kg 1) 無段階速度調整 2) 周波数変換 3) 75-180に追加可能 4) 120-240に追加可能 5) 75-140に追加可能 - 用途: 大型および中型のローター、インペラー、クランクシャフト、ローラー、シャフトの不均衡補正 - 測定システム: Jianping電子、動的/静的バランス、最大10種類のベアリングモード - カスタマイズ可能: 重量の追加/削除、CW/CCW回転、校正係数の組み合わせ - システム: 自動感度調整、二重フィルタリング、データ圧縮 - ワークピースの最大質量: 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - ワークピースの最大直径: Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - 2つの支持ベアリング間の距離: 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - ジャーナル直径範囲: Φ60~400mm - 駆動ベルトの直径範囲: Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - 回転速度(100mmベルト): 795, 1853 r/min - モーター出力: 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - ベッドの長さ: 2500mm - 達成可能な最小残留不均衡: ≤0.5g·mm/kg
