円板形容積流量計 MFE600H

密度水用お湯用

製品概要

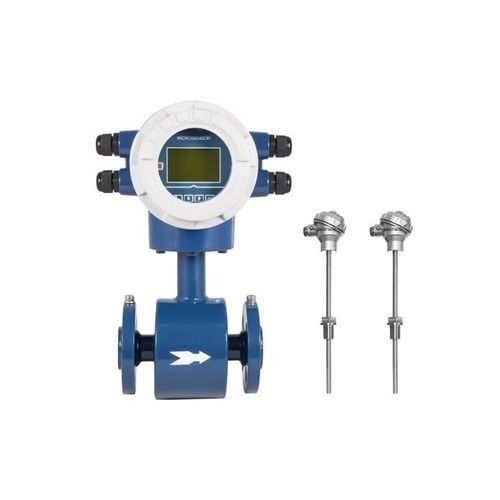

Micro Sensor の MFE600H シリーズは、熱量（エネルギー）および冷水量を測定する電磁式流量計です。エネルギーメーターは標準で 2 台の Pt1000 温度センサを搭載しており、外部トータライザは不要です。設置が容易で、施工コストを削減できます。コンバータは低消費電力のマイコンと SMD/SMT 部品を採用し、信頼性の高い性能、高精度、低消費電力、安定したゼロ点を実現しています。表示は直感的で、操作・保守が容易です。

利点

• 高精度を実現する多電極構造。多くの口径で接地電極を内蔵しており、接地リングが不要でコスト削減につながります。
• 停電時にも EEPROM がパラメータ設定と累積値を保持します。
• 機械的慣性がなく応答性が高い。瞬時のパルス流量も測定可能で直線性に優れます。
• 低周波矩形波励磁により流量安定性が向上し、低流量特性に優れ、消費電力も小さい。
• 構造は分離型（リモートコンバータ）と一体型（コンパクト）の両方を用意。
• 適用口径が広い：DN6〜DN1600（接続形式により異なる）。

技術表
口径 | タイプ | 範囲 / 備考
フランジ型 | DN6~DN1600、≥DN20 は接地電極内蔵
ウェハー型 | DN25~DN200
ねじ込み型 | DN10~DN50
クランプ型 | DN15~DN150
圧力ポート | | ANSI 1/2 NPT、JIS G1/2、ISO M20×1.5
測定精度 | | ±0.2%（DN10~DN350）；±0.5%（DN6~DN1600）
出力信号 | | 4mA~20mA DC / HART、周波数、パルス出力、RS485
電気接続 | | ISO M20×1.5
防水等級 | | IP65；IP67；IP68
消費電力 | | ≤5W
使用温度 | | -20℃ ~ 60℃
保存温度 | | -40℃ ~ 60℃
相対湿度 | | 5% ~ 90%

適用分野

• 集中暖房の測定
• 暖房システム
• 住宅の空調における熱量測定
• 事務所ビル、企業、公共機関など

ダウンロード

• データシート
• CNEX 証明書
• PCEC 証明書
• CE 証明書
• EAC 証明書
• ATEX 証明書

特長 / 技術仕様

• 製品種別：電磁式エネルギー（熱量）流量計（MFE600H シリーズ）。
• 機能：冷量・熱量の測定。標準で 2 台の Pt1000 センサを搭載。外部トータライザ不要。
• 信号処理：低消費電力 MCU コンバータ、SMD/SMT 部品により安定した高精度測定を実現。
• 設定保存：EEPROM が電源断時にパラメータと累積値を保護。
• 電極：多電極構造。多くの口径で接地電極を内蔵。
• 応答性：機械的慣性がなく高感度で、瞬時・パルス流量の測定に適し直線性良好。
• 励磁方式：低周波矩形波励磁で安定性と低流量特性を向上。
• 構造：分離型（リモートコンバータ）および一体型（コンパクト）。
• 接続/口径：フランジ DN6~DN1600（≥DN20 は接地電極内蔵）；ウェハー DN25~DN200；ねじ込み DN10~DN50；クランプ DN15~DN150。
• 圧力口規格：ANSI 1/2 NPT、JIS G1/2、ISO M20×1.5。
• 測定精度：±0.2%（DN10~DN350）；±0.5%（DN6~DN1600）。
• 出力：4mA~20mA DC / HART、周波数、パルス出力、RS485。
• 電気接続：ISO M20×1.5。
• 保護等級：IP65、IP67、IP68。
• 消費電力：≤5W。
• 使用温度：-20℃ ~ 60℃；保存温度：-40℃ ~ 60℃。
• 相対湿度：5% ~ 90%。
