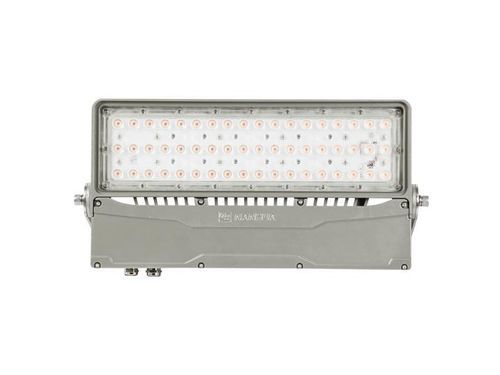

LED投光器 LF46S

IP67IK 08屋外用

概要
LF46Sシリーズは任意方向に照射できるLED投光器で、屋外での信頼性を考慮して設計されています。耐候性を備え、大規模な工業・屋外エリア（港湾、埠頭、鉱山、空港、競技場など）に対し、省エネで低メンテナンスの照明を提供します。

特長

• 長寿命の高効率LED光源。
• フィン型一体成形アルミハウジングで放熱性と機械的一体性を確保。
• 背面傾斜設計により水や粉じんの滞留を防止。

製品説明と用途
LF46Sは必要な方向へ正確に配光でき、複数の光学レンズ選択により作業照明や面照明に適した配光が可能です。一般的な設置場所は港湾ターミナル、大規模運用現場、空港エプロン、競技場など、堅牢で防水性が求められる工業・屋外施設です。

基本情報

• 製品名：シリーズLED投光器
• 型番：LF46S

光学

• 光源：LED
• 色温度：5700K / 4000K / 2700K
• 演色性：Ra ≥ 70（Ra ≥ 80 選択可）
• 光効率：構成により ≥140 lm/W または ≥130 lm/W

電気

• 電圧：120V–277VAC
• 消費電力オプション：100W、150W、200W
• 周波数：50Hz / 60Hz
• 力率：> 0.9
• EMC：IEC61000-4-2（接触 ±8kV、空中 ±15kV）；IEC61000-4-3（800–1000MHz 10V/m）；IEC61000-4-4（±2kV）；IEC61000-4-5（L–N：±2kV、L,N–PE：±4kV）；IEC61000-4-6（0.15–80MHz 10V/m）；EN55015 CLASS C
• 調光：0–10V（オプション）
• 配線：防水グランドまたはリード線

機械的

• 色：シルバー
• ハウジング：アルミ合金
• レンズ：PC
• 表面処理：ポリエステルコーティング
• 重量：8 kg（100W / 150W / 200W構成）
• 取付：Uブラケット
• 動作温度：-40°C～+50°C
• 動作湿度：0–100% RH
• 耐振動：IEC60068-2-6, 5g
• 保護等級：IEC60529 IP67
• 耐衝撃性：IEC62262 IK08
• 耐塩霧：ISO9227, 720 h

技術仕様

• 型番：LF46S
• 出力：100W / 150W / 200W
• 入力電圧：120V–277VAC
• 色温度オプション：5700K, 4000K, 2700K
• CRIオプション：Ra ≥ 70；Ra ≥ 80利用可
• 光効率：構成により最大 ≥140 lm/W
• 保護：IP67, IK08；塩霧 720 h
• 重量：8 kg
• 調光：0–10V オプション
