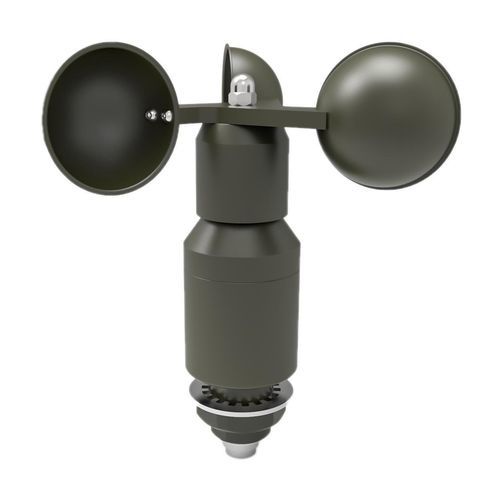

カップ形風速計 FA19

IP66海洋用途メンテナンスフリー

概要
FA19は、海洋の強い腐食環境（C5-M）での運用を想定した保守不要の海洋用風速センサーです。耐食性に優れた特殊ベアリングと、硬質アルマイト処理を施した6061アルミ合金製のオールメタルボディにより、腐食や摩耗に対する耐性を確保しています。深さや比率を最適化した複数の直通および段差型非接触ラビリンスシールによりIP66の防護性能を実現します。強風、砂嵐、海上など過酷な環境での正確な風速計測に適しています。

主な特長

• 非接触磁気センサー方式、輸入磁気センサーチップ採用により高精度かつ強い耐ノイズ性を確保。
• 最適化された複数の直通および段差型ラビリンスでIP66を実現。
• オールメタル構造：本体6061アルミ合金（硬質アルマイト処理）；外部部品は316ステンレス。
• C5-M相当の海洋環境に適した特殊耐食ベアリング。
• 配線誤接続でもセンサーを損傷しないフォールトトレラント設計。
• 多段の雷・ESD・サージ保護（IEC61000-4-2/4-5準拠）。
• 航空コネクタ配線、6芯シールドケーブル（4×0.5mm² + 2×1mm²）。

用途

• 洋上・陸上風力発電の風速測定
• 船舶・艦艇の気象監視
• 沿岸・港湾の気象観測所
• 鉄道・高速道路の環境監視
• 防災・緊急対応システム

電気仕様

• 定格電圧：12VDC–30VDC
• 動作電流：最大50 mA
• ESD：IEC61000-4-2（接触 ±8kV、気中 ±15kV）
• サージ：IEC61000-4-5（線間 ±6kV、線－地 ±4kV）
• 測定原理：非接触磁気コードスキャン
• 配線：航空コネクタ
• ケーブル：6芯シールド（4×0.5mm² + 2×1mm²）

機械仕様

• 色：硬質アルマイト自然色
• 本体材質：6061アルミ合金、硬質アルマイト
• 風杯材質：5052、硬質アルマイト
• ベアリング材質：特殊耐食性ベアリング
• 重量：0.4 kg
• 取付：Ø27–Ø30 mm貫通取付またはG 3/4外ねじ
• 動作温度：-40°C～+70°C
• 湿度：0–100% RH（IEC60068-2-3）
• 振動：5–10Hz d=3mm；10–500Hz a=2g
• 防護等級：IP66（IEC60529）

気象仕様

• 起動風速：≤0.5 m/s（20°C時）
• 耐風速：>75 m/s
• 測定範囲：0–50 m/s
• 分解能：0.1 m/s
• 精度：±0.5 m/s（V<16 m/s）；±3%（16 ≤ V ≤ 60 m/s）；±5%（V>60 m/s）

型番と技術概要

• 型番：FA19
• 測定原理：非接触磁気コードスキャン
• 定格電圧：12VDC–30VDC
• 最大動作電流：50 mA
• 保護等級：IP66
• 材料：本体6061アルミ（硬質アルマイト）；外部部品316ステンレス；風杯5052
• ベアリング：耐食性（C5-M対応）
• 取付：Ø27–Ø30 mm / G 3/4外ねじ
• 動作温度：-40°C～+70°C
• 風速範囲：0–50 m/s；分解能0.1 m/s；精度は仕様参照
