アナログ入出モジュール ZLAN6802

デジタルイーサネットModbus RTU

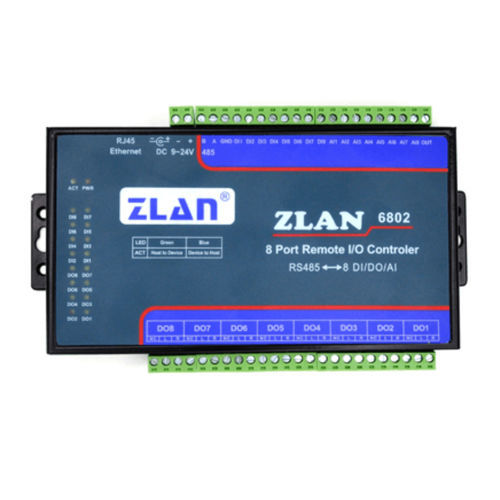

ZLAN6802 は、上海 ZLAN が ZLAN6042 に続いて発表した 8 チャンネルリモート IO コントローラです。制御チャンネルは6042の4チャンネルから8チャンネルに拡張され、8チャンネルのデジタル入力(DI)、デジタル出力(DO)、アナログ量入力(AI)を含みます。DIはドライ接点とオプトアイソレータ付きウェット接点をサポートし、DOは5A 250VACまたは5A 30VDC制御能力を持つリレー出力です。RS485 の ZLAN6802 サポート通信方式。 ZLAN6802：それは RS485 バスを使用して制御する IO コントローラーです。ZLAN6842と比較すると、Modbus RTUプロトコルのみをサポートしていますが、低コストで、RS485バスを使用してリレーを制御し、スイッチ量とアナログ量を収集するのに適しています。デフォルトのボーレートは9600bpsで、カスタム設定が可能です。 特徴 1) 8 つのチャネルのデジタル量の入力： パッシブスイッチ値（ドライ接点）とアクティブレベル（ウェット接点）をサポートしています。 2) 8チャンネルデジタル量出力：出力タイプはリレー出力（5A@AC250V/DC30V）です。 出力タイプはリレー出力（5A@AC250V/DC30V）です。 3) 8チャンネルアナログ量入力：デフォルトでは、最初の4チャンネルは0~5V電圧入力で、後の4チャンネルは4~20mAです。カスタマイズされる必要性が下の 4 つのタイプにチャネルを変更できれば： (1）現在の信号の入力：4~20mA (2）電圧信号の入力：0~5V (3）電圧信号入力：0~10V (4）抵抗のインピーダンス入力：0～10kまたは抵抗式温湿度センサーなど
