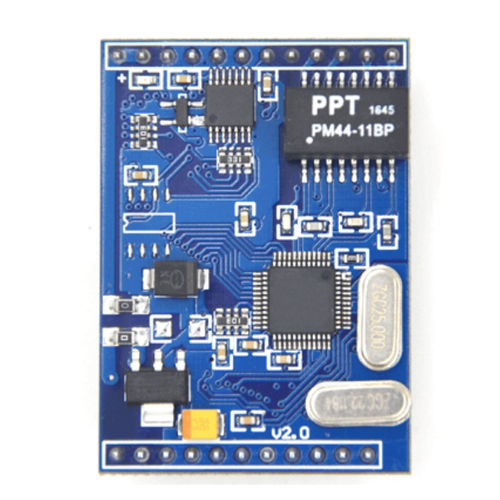

電源変換器 ZLSN2002

シリアルからイーサネット高速高速

ZLSN2002 は、シリアルポートからイーサネットへの組み込みモジュールです。組込みシステムやマイコンから TCP/IP ネットワークへのアクセスに、高速で安定した経済的な方法を提供します。お客様の製品が迅速に市場に投入されることを保証するだけでなく、製品の安定性をサポートします。 ZLSN2002 は、2 列の単列針、11 本針と 12 本針を持ち、列ピンを通してユーザーの回路基板に挿入します。これには、シングルチップを接続するための2本のTTLタイプシリアル線が含まれています。これは、イーサネットケーブルを接続することができます4つのイーサネットケーブル接続を提供します。ZLSN2002 に 5V の電源と GND を供給すれば、シリアルポートとイーサネットポートの双方向転送を実現できます。また、ZLSN2002-3.3 V モデルでは、3.3 V 電源をサポートしています。ZLSN2000 と比較して、ZLSN2002 組み込みネットワーキングモジュールは、すでに内部にネットワークトランスが組み込まれているため、ユーザはネットワークピンと RJ45 イーサネットポート、シリアルポートピンをユーザ MCU のシリアルポートに接続するだけです。 特徴 安定した、信頼できる、サポート双方向通信、高速、長い時間のデータ転送、パケットを失わない。 働くモード: サポートTCPサーバー、TCPのクライアント、UDPモード、UDPのマルチキャスト。サポートは含んでいます：UDPブロードキャスト、デバイスペア通信、リアルコムモード。UDP モードは多数の訪問者との同時コミュニケーションを支えます。 ボーレートは 1200~460800bps を支え、特別なボーレートにカスタマイズすることができます。データビットは5〜9ビットをサポートし、チェックビットはなし、奇数、偶数、マーク、およびスペースにすることができ、フロー制御CTS / RTS、DSR / DTR、XON / XOFF、1〜2ストップビットをサポートしています。
